Buat Gambar Isometri Menggunakan AutoCAD

Untuk menggambar gambar isometri (bukan gambar 3D), misalnya untuk menggambar bukaan sambungan. AutoCAD menyediakan fasilitas itu. Pada prinsipnya adalah menggunakan kriteria menggambar 3D yaitu merubah bentuk UCS.

Pertama, Ketik ds

Pada menu Snap and Grid, Pastikan telah isometric snap telah diaktifkan (dalam lingkaran merah).

Maka posisi UCS (sumbu X,Y) menjadi seperti gambar dibawah ini,

Jangan lupa aktifkan F5 dan F8 agar kita dapat menggambarkan sesuai dengan kemiringan sudut isometri tersebut.
Berikut mengatur dimension, pada posisi isometri (miring sesuai garis).
Buat dimension seperti biasa dengan dimension liner, setelah buat klik garis dimension tersebut, pilih dimension, pilih oblique..maka posisi text dan garis akan ada perubahan (menjadi miring).

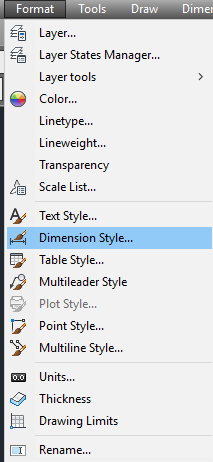

Kemudian atur dimension style nya  seperti dibawah ini.
Menjadikan oblique angle dengan 30 dan -30.

 Klik pada lingkaran merah,ubah pada posisi Text (oblique angle) menjadi 30

Dibawah ini ubah oblique angle dengan 30,Apply,OK dan juga buat dengan angle -30 (negatif 30).

Untuk mengedit arah dimensi agar sejajar bidang dengan ketik DIMedit, ketik O <klik dimensi enter <klik garis obyek tegak lurus dimension.
