Menggambar Kusen AutoCAD 2D

Ini menggambar kusen bagi pemula. dengan menggunakan cara sudut kartesius.Memang banyak cara untuk menggambarnya.Tetapi berikut ini bagi awam pun bisa dengan mengikuti langkah-langkahnya.

Command : line atau klik toolbar
Specify next point or [Undo]: @2.34<0
Specify next point or [Undo]: @1.46<90
Specify next point or [Close/Undo]: @2.34<180
Specify next point or [Close/Undo]: @1.46<270

Command : offset atau klik
Specify offset distance or [Through/Erase/Layer] <0.0600>: Ketik 0.06,enter
Select object to offset or [Exit/Undo] : Klik pada garis 1
Specify point on side to offset or [Exit/Multiple/Undo] : Klik di dalam kotak,enter
Command : offset
Specify offset distance or [Through/Erase/Layer] <0.0600>: Ketik 0.70,enter
Select object to offset or [Exit/Undo] : Klik pada garis hasil offset
Specify point on side to offset or [Exit/Multiple/Undo] : Klik di dalam kotak,enter
Command : offset
Specify offset distance or [Through/Erase/Layer] <0.0600>: Ketik 0.06,enter
Select object to offset or [Exit/Undo] : Klik pada garis hasil offset
Specify point on side to offset or [Exit/Multiple/Undo] : Klik di dalam kotak,enter

Dengan cara yang sama untuk kusen arah horisontal,..

Berikutnya adalah membuat daun jendela
Command :Rectangle
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik di titik F
Specify other corner point or [Area/Dimensions/Rotation]: Klik di titik G, enter
Command : Offset
Specify offset distance or [Through/Erase/Layer] <0.0600>: Ketik 0.08,enter
Select object to offset or [Exit/Undo] : Klik pada garis 10
Specify point on side to offset or [Exit/Multiple/Undo] : Klik di titik H

Gambar dibawah ini dengan menggunakan perintah Offset

Read More »

16 February | 2komentar

Gambar Denah 2D AutoCAD Dengan Multiline

Banyak cara menuju roma begitu pepatah berlaku juga untuk menggambar denah dengan bantuan AutoCAD. Setelah pada tulisan terdahulu saya menulis cara cepat menggambar denah di Media Pendidikan ini.

Langsung ke tempat kejadian penggambaran (TKP):

Menggambar denah menggunakan multiline

1. Langkah pertama adalah menggambar garis AS.

2. Klik Draw < pilih Multiline

3. Specify start point or [Justification/Scale/STyle]: Ketik J enter

4. Enter justification type [Top/Zero/Bottom] <zero>:  ketik z enter

5. Specify start point or [Justification/Scale/STyle]:  ketik s enter

6. Enter mline scale <0000> : ketik 0.15 (tergantung penulisan satuan awalnya,menggunakan meter,centimeter atau mm).

7. Klik di garis AS mulai dari ujung.

Read More »

10 February | 2komentar

Membuat Variasi Text Dengan AutoCAD

Untuk membuat keterangan gambar pada AutoCAD digunakan perintah Text. Untuk variasi pada text di AutoCAD digunakan perintah Multiline Text, Arctext. Untuk membuat variasi yang sederhana dari text tertulis Belajar AutoCAD diatas perintah yang digunakan:

Buat Busur dengan perintah Arc
Command : Arc ( menggambar busur sesuai dengan yang dibutuhkan)
Command : ARCTEXT
Select an Arc or an ArcAlignedText: Klik busur,

Ketik BELAJAR AUTOCAD, Klik OK.

Ketikan text di area text gambar diatas. Besar diameter tulisan tergantung besar gambar busur.Acuan bisa juga dengan gambar lingkaran.

Read More »

02 February | 0komentar

Cara Cepat Membuat Ketebalan Gambar Bidang 2 Dimensi dengan AutoCAD

Cara alternatif untuk extrude, memberi ketebalan pada bidang 2 dimensi. Selain perintah yang sudah biasa yaitu perintah extrude atau dengan menggunakan toolbar. Dapat juga cara cepat membuat ketebalan gambar bidang 2 dimensi dengan menggunakan AutoCAD.

Caranya adalah dengan menekan tombol Ctrl + Alt bersama-sama kemudian klik bidang dua dimensi tersebut. Geser kebawah atau ke atas sesuaikan dengan ketebalan/ ketinggiannya.

Langkah ini untuk AutoCAD versi 2009 ke bawah.

Bidang dua dimensi dapat bentuk segi empat, lingkaran, elips dan sebagainya.

Bandingkan dengan menggunakan perintah yang biasanya.

Read More »

28 January | 1komentar

Menggambar Ulir Pada Mur Baut dengan Alat Bantu AutoCAD

Menggambar Ulir pada baut di AutoCad. Urutan dan langkah-langkahnya sebagai berikut:

1.Buat lingkaran misal berjari- jari 3
Command: circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:Klik sembarang
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Ketik 3


2.Extrude lingkaran sejauh misal 10
Command: extrude
Select objects to extrude: Klik lingkaran
Specify height of extrusion or [Direction/Path/Taper angle]: Ketik 10

3.Membuat Helik
Command: Helix
Specify center point of base: Klik di tengah lingkaran atas
Specify base radius or [Diameter] <3>: Ketik 3 (jari-jari lingkaran atas)
Specify base radius or [Diameter] <3>: Ketik 3 (jari-jari lingkaran bawah)
Specify helix height or [Axis endpoint/Turns/turn Height/tWist] <0>: Ketik 10 (panjang baut)


4.Buat segitiga dengan ukuran bebas

5.Buat perintah sweep
Command: sweep
Select objects to sweep: Klik segitiga
Select objects to sweep: Enter
Select sweep path or [Alignment/Base point/Scale/Twist]: Ketik A
Align sweep object perpendicular to path before sweep [Yes/No]: Ketik N
Select sweep path or [Alignment/Base point/Scale/Twist]: Klik garis hasil Helix
Sekarang menjadi gambar berikut

6.Untuk menambah jumlah ulir sebelum dibuat perintah sweep dilakukan dengan : Klik garis hasil Helix > Klik kanan >Propertis . Kemudian ubahlah nilai Turns (lilitan).

Read More »

26 January | 4komentar

Menggambar Mudah Bentuk Kunci Pas dengan AutoCAD

Langkah-langkah untuk gambar diatas :

1.   Membuat garis dengan arah vertikal berjarak 100 satuan

Klik Line

Command: _line Specify first point: Klik sembarang

Specify next point or [Undo]: @100<270

Specify next point or [Undo]: enter

2.   Buat lingkaran dengan jari-jari 9 dan 15 dengan titik pusat di A dan dititik B dengan jari- jari 13 dan 20 satuan.

Klik cirkle

circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Klik di titik A

Specify radius of circle or [Diameter] <20.0000>: Ketik 9, enter

Dengan cara yang sama untuk lingkaran yang lain sehingga tergambar dibawah ini.

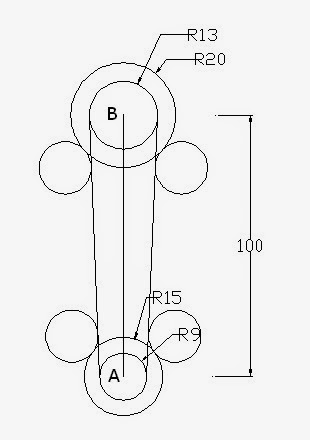

3. Buat garis seperti di gambar dibawah ini, dengan perintah LINE

4.   Menggambar Lingkaran dengan jari- jari 10 bersinggungan di garis (dengan perintah ttr)

    Klik Circle

circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Ketik ttr

Specify point on object for first tangent of circle: Klik di titik 1

Specify point on object for second tangent of circle: Klik di titik 2

Specify radius of circle <15.0000>: Ketik 10 enter

Gambar nampak dibawah ini:

5. Menggambar Segi enam

Klik Polygon

polygon Enter number of sides <6>: Ketik 6

Specify center of polygon or [Edge]: Klik di pusat Lingkaran(titik B)

Enter an option [Inscribed in circle/Circumscribed about circle] <I>: Ketik i

Specify radius of circle: Ketik 13

Klik Polygon

polygon Enter number of sides <6>: Ketik 6

Specify center of polygon or [Edge]: Klik di pusat Lingkaran(titik A)

Enter an option [Inscribed in circle/Circumscribed about circle] <I>: Ketik i

Specify radius of circle: Ketik 9

6.  Potong garis yang tidak di pakai dengan perintah Trim sehingga tampak pada gambar diatas
