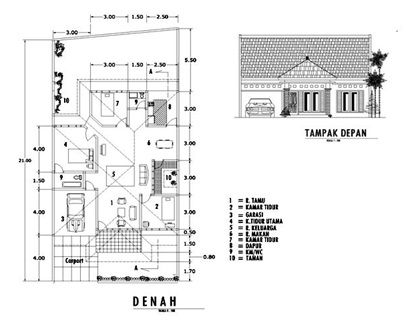

Berikut cara menggambar denah dengan menggunakan
program AutoCAD dengan cara yang lebih mudah dan singkat. Diawali dengan
menggambar kolom- kolomnya terlebih dahulu, kemudian antara kolom tersebut
dihubungkan dengan rectangle.Sangat mudah dan cepat.
Kita awali dari Ruang Tamu, garasi dan
K.Tidur, Langkah-langkanya:
1. Buat kolom, ukuran 15/15
Command : Ketik Rectangle
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik sembarang
Specify other corner point or [Area/Dimensions/Rotation]:Ketik @0.15,0.15 enter
2. Copy kolom tersebut kearah
kanan, kiri dan dan atas (y) sesuai dengan jaraknyaSpecify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik sembarang
Specify other corner point or [Area/Dimensions/Rotation]:Ketik @0.15,0.15 enter
Command: Ketik copy
Select objects:Klik kolom yang sudah dibuat, enter
Specify base point or [Displacement/mOde] : Klik di tengah2 garis horizontal lalu Sambil mengeser kekiri/ kanan
Specify second point or : Ketik 3 (jika jaraknya 3) enter
3. Hubungkan kotak tersebut dengan rectangle
4. Demikian seterusnya sampai semua terbentuk.
5. Kemudian mengisinya dengan kusen pintu dan kusen jendela.Akan dilanjutkan pada tulisan berikutnya.
Semoga bermanfaat
