Inspirasi dan Karakteristik Desain Minimalis Terkini


Desain rumah minimalis menjadi sangat populer selama beberapa tahun belakangan. Banyak orang berlomba-lomba membangun dan merombak rumah mereka dengan mengikuti tren desain kekinian ini.Selain memberikan desain rumah yang sederhana dan elegan, nilai minimalis juga menjadi cermin diri Anda sebagai pribadi yang simpel dan efisien. Masih bingung bagaimana cara menuangkan ‘minimalisme’ pada hunian Anda? Yuk, simak 9 karakteristik desain rumah minimalis di bawah ini!

 1. Kesederhanaan Tata Ruang
Rumah minimalis memiliki tata ruang yang sederhana, polos, dan efisien dengan volume ruang bertingkat. Bentuk sederhana, denah lantai terbuka, dinding interior minimal, area penyimpanan sederhana, dan penekanan pada keleluasaan pandangan adalah ciri khas dari denah rumah minimalis.



2. Arsitektur Bangunan yang Geometris.
Bangunan rumah minimalis dibuat dalam bentuk geometris yang tegas. Jelas terlihat secara fisik bahwa rumah minimalis berbentuk seperti kotak kubus atau balok saja. Atapnya pun tidak berbentuk segitiga, melainkan datar tanpa tambahan dekorasi atau lekukan-lekukan yang tidak perlu.

3. Pengoptimalan Fungsi Jendela Kaca
Karakteristik rumah minimalis yang dapat Anda lihat dari luar adalah intensitas penggunaan kaca. Memang saat kita menemukan rumah minimalis, biasanya mata kita akan langsung tertuju pada kaca jendelanya yang besar dan lebar. Jendela besar ini dimaksudkan agar udara dan sinar matahari dapat dengan mudah masuk ke dalam rumah. Dengan begitu, tingkat kelembaban dalam rumah akan selalu terjaga. Selain itu, pencahayaan alami juga mampu memberi penekanan dan nilai estetika lebih pada furnitur yang terpapar cahaya.


4. Pemilihan Warna Dinding Bersih & Lembut
Dinding rumah minimalis biasanya didominasi warna putih atau abu-abu. Kedua warna ini terlihat sangat bersih dan netral. Tentu menjadi pilihan tepat untuk memperkuat desain rumah minimalis yang sederhana, modern, dan elegan.
5. Pemberian Detail Eksterior Sederhana tanpa Dekorasi
Selain menggunakan warna yang putih bersih, beberapa orang juga memilih material bertekstur untuk memberi detail lebih pada eksterior rumah minimalisnya. Tetapi perlu diingat bahwa detail ini pun tetap berbentuk sederhana seperti garis tegas tanpa dekorasi apapun.
6. Minim Sekat & Pembatas Ruangan
Rumah minimalis tidak akan memiliki banyak sekat atau pembatas. Hal ini karena konsep minimalis sangat mengutamakan efisiensi ruang. Sekat, pilar, pembatas hanya akan membuat ruangan semakin sempit saat tidak benar-benar dibutuhkan. Ruang keluarga, ruang makan, dan dapur akan berada di satu tanah luas yang hanya dipisahkan furnitur. Tetapi untuk ruang pribadi seperti kamar tidur dan kamar mandi tentu masih dipisahkan dalam ruangan tersendiri.
7. Menggunakan Furnitur Minimalis
Dengan desain rumah minimalis, furnitur yang digunakan juga perlu menunjang konsep minimalis. Biasanya di sebuah ruang keluarga hanya akan ada perabot esensial seperti sofa, rak, dan meja. Bentuk perabotnya pun tidak akan terlalu besar dengan banyak dekorasi. Dengan begitu, furnitur-furnitur ini akan mampu menonjolkan fungsi sementara tetap menggunakan space seminimal mungkin.

8. Ruang Bersih, Terbuka, dan Terang
Karena minimnya penggunaan furnitur dan sekat, interior hunian minimalis akan tampak lapang. Oleh karena itu, konsep minimalis sangat cocok untuk menyiasati lahan yang tidak terlalu luas namun tetap menginginkan kelegaan. Cahaya matahari dari luar juga mendukung menjadikan ruangan tampak semakin bersih, terbuka, dan terang. Begitu nyaman dan hangat bagi aktivitas keluarga Anda.

9. Dilengkapi Taman Minimalis
Taman juga menjadi karakteristik rumah minimalis. Meskipun biasanya rumah minimalis dibangun di atas lahan yang tidak terlalu luas, namun Anda tetap akan menemukan taman cantik nan imut sebagai penyegar hunian. Jika diibaratkan, taman ini adalah the icing on the cake. Biasanya taman terletak di depan teras dan berisi rumput teki atau rumput gajah mini. Beberapa orang juga menambahkan bunga dan tanaman kecil, tetapi tetap menghindari kesan ramai.Arsitektur minimalis adalah tentang pencapaian desain yang lebih baik melalui kesederhanaan. Baik itu kesederhanaan bentuk, ruang, material, detail, atapun warna. 9 karakterisitik di atas menunjukkan bahwa desain rumah minimalis tidak menonjolkan kemewahan atau menunjukkan semua harta Anda. Tetapi justru merupakan pilihan untuk menciptakan ketenangan, keteraturan dan keeleganan dalam ‘keminiman’.

Sumber: https://www.ruparupa.com/

Read More »
09 October | 0komentar

Kedudukan Gambar Teknik dan Fungsinya

Gambar berfungsi sangat fital sekali dalam sebuah perencanaan pembangunan sebuah rumah,gedung, dan instalasi lainnya.

Kedudukan gambar teknik
Menggambar teknik merupakan hal atau cara yang digunakan untuk menuangkan ide perencanaan dan pelaksanaan oleh pihak terkait Gambar teknik dapat disebut juga bahasa teknik yaitu sebagai media inforrnasi berupa gambar, notasl, simbol, serta keterangan-keterangan secara akurat. Syarat utama dari gambar teknik adalah presisi, skalatis, rapi, terstruktur, dan harus berdasarkan standardisasi gambar teknik yang berlaku.

Fungsi- gambar teknik
  1. Penyampai informasi Gambar teknik meneruskan maksud desainer atau perencana kepada orang yang bersangkutan dengan proses pembuatan, perneriksaan perakitan, dan lain-Iainnya secara tepat.
  2. Bahan referensi dan informasi Gambar teknik yang sudah diarsip kemungkinan dapat dijadikan sebagai bahan referensi untuk rencana pengembangan atau rnodiflkasi di kemudian hari, sehingga diperlukan penomoran arsip dan dlperhatikan cara penyimpanannya.
  3. Peningkatan daya berpikir Konsep awal yang telah dituangkan dalam bentuk gambar kemudian dievaluasi dan diteliti lagi. Proses ini dilakukan berulang-ulang agar diperoleh konsep atau gambar teknik sempurna.

Standardisasi Gambar Teknik
Gambar teknik memerlukan standardisasi, artinya bahasa teknik harus sarna aturannya antar pihak pelaku konstruksi yang satu dengan yang lain sehingga dapat dimengerti oleh pihak terkait tersebut. Standardlsasl gambar teknik merupakan penyatuan lambangfsimbol secara nasi anal maupun internasianal. Secara nasional, standar yang digunakan adalah SNI (Standar Nasionallndonesia), sedangkan standar yang digunakan secara internasianal adalah ISO (lntemational Standard Organization)

Gambar Teknik Bangunan
1. Perencanaan gambar
Sebelum melaksanakan penggambaran suatu bangunan, sebaiknya kita harus terlebih dahulu mengetahui dasar-dasar darl perancangan sehingga apa yang akan digambar sesuai dengan yang dimaksudkan.
Hal yang perlu mendapatkan perhatian dalam merancang adalah:
a. Fungsi bangunan Dalam merancang suatu bangunan, tentu saja tidak akan terlepas dari fungsi bangunan itu sendlri, Penampilan dan karakter antara bangunan satu dengan lainnya tentu berbeda,karena setiap bangunan mempunyai persyaratan masing-masing. ,
b. Kekuatan konstruksi
Di sini yang utama dalam bangunan adalah harus kuat atau tidak mudah robah. Adapun pemakaian sistem strukturnya tergantung juga dari perancang itu sendiri. Untuk itu, dalarn menggambar bangunan, perlu pengetahuan tentang hal-hal standar konstruksi karena sangat diperlukan dalam penyelesaian menggambar.
c. Keindahan (estetika) dan bentuk bangunan
Estetika dl sini menyangkut segi arsitektur, sehingga keindahan di sini harus menyesuaikan diri dengan tujuan/ fungsi di samping konstruksinya. Keindahan tidak boleh berdiri sendiri tanpa mengindahkan atau mempertimbangkan faktorfaktor lainnya. Hasil akhir dari penggambaran bangunan tidak hanya indah dipandang, tetapi apakah banqunan tersebut kalau sfigunakan bertungsi sesuai dengan tujuan dan harapan penghuninya.

2. Pelaksanaan gambar
Pelaksanaan gambar konstruksi, balk dalarn tahap perencanaan ataupun pelaksanaan, perlu memperhatikan hal-hal berikut.
a. Akurat Setiap ukuran/dimensi harus akurat. Minimal ukuran dalam bilangan bulat, minimal- angka desimal dua angka di belakang kama. Skala harus disesuaikan dengan ketentuan gambar teknik serta ukuran benda yang akan digambar. Bila menggunakan peralatan manual, gunakan peralatan yang balk, misalnya dari segikelurusan permukaan periqqarls.
b. Jelas Dalam menggambar arsiran, notasi, sirnbol, danlegenda dengan metode konvensional/manual, tebal tipis garis, arsiran, atau bentuk-bentuk sirnbol material harus jelas. Setiap akan menggambar, periksa kelengkapan dan kondisi ala!. Sila sudah kurang layak, sebaiknya diganti, atau perbaiki lebih dahulu jika rnasih dapat dapat diperbaiki.
c. Rapi dan bersih HasH gambar yang bersih dan rapi dapat berpengaruh terhadap pelaksanaan pekerjaan. Bila gambar tidak bersih, akan sulit membaca notasi, simbcl, skala, dan keterangan gambar lainnya.

3. Gambar proyek bangunan
Gambar proyeksi bangunan merupakan gambar proyeksi yang memvisualkan bentuk bangunan berdasarkan proyeksi salah satu bidang (horizontal atau vertikal), disebut proyeksi 2d atau berbentuk 3d yaitu proyeksi 3 bidang (horizontal, vertikal, dan tampak).
Berdasarkan proyeksinya, gam bar teknik 2d dikelompokkan menjadi sebagai berikut.

a. Gambar denah
Denah merupakan tampak (potongan atau penampang mendatar) suatu bangunan yang dilihat dari atas ke arah bawah sesuai dengan gam bar potongan tampak samping di mana letak potongan tampak atasnya. Dalam denah biasanya terdapat keterangan:- nama dan ketinggian suatu lantai bangunan atau elevasi bangunan; dimensi dan skala; sirnbol bahan bangunan; keterangan lainnya.



b. Gambar tarnpak
Tampak merupakan penglihatan mata terhadap bangunan , secara tegak lurus, rnisalnya tampak muka, tampak sam ping kanan, tampak utara atau tampak A1. Hasil gambar tampak akan memperlihatkan bentuk bangunan utuh atau bagian bangunan utuh dari sam ping tanpa memperlihatkan bagian dalam strukturnya.



c. Gambar potongan
Gambar potongan adalah gambar yang berupa pandangan penampang bangunan atau konstruksi arah tegak sesuai dengan notasi petunjuk arahnya.
d. Gambar detail
Gambar detail konstruksi merupakan gambar untuk , memperjelas suatu detail pemasang material konstruksi tertentu yang diperlukan. Gambar detail ini biasanya digambar dengan skala lebih besar agar dalam pelaksanaan penyelesaian pekerjaan sesuai dengan ukuran dan bahan yang digunakan.

Berdasarkan urutan pekerjaan dalarn pekerjaan konstruksi, gambar teknik dikelompokkan sebagai berikut.
  • Gambar tapak dan situasi Berlsi tentang gam bar kontur tanah, kondisi existing, dan layout rencana bangunan.
  • Gambar struktur Berisi standar detail struktur dan rencana struktur bangunan (misal: denah fondasi, koiom).
  • Gambar arsitektural Berisi gambar finishing dan sistem selubung bangunan (misal: rencana pintu, jendela, plafon keramik, dan lain-lain).
  • Gambar mekanikal dan elektrikal
  • Berisi gambar sistem kelistrikan, pemasangan mesin, alat penunjang bangunan, sanitasi, serta pemipaan

Read More »
05 October | 0komentar

Istilah-Istilah Yang ada di Gambar Denah, FFL

Denah 2 Lantai, Type 86

Pada kali ini akan dibahas berkaitan dengan Gambar Denah. Gambar denah ini memberikan informasi yang banyak berkaitan dengan rumah/bangunan/struktur yang akan dibangun. Sehingga pada denah harus memiliki informasi yang lengkap terkait dengan informasi nama ruang, elevasi lantai, luas lantai.

Seperti halnya peta, pada dasarnya denah dibuat untuk dapat memudahkan penggunanya dalam melacak suatu lokasi. Jika peta memiliki cakupan wilayah yang lebih luas, maka denah hanya mencakupi daerah suatu bangunan saja. Fungsi denah sendiri mencakupi beberapa fungsi seperti di atas.

Berikut dibahas tentang istilah yang ada pada denah, seperti FFL, GL, CL dan sebagainya.


Keterangan :
- FFL : Finish Floor Level = Level Muka Lantai
- CH : Celling High = Tinggi Plafon
- GL : Ground Level = Muka Tanah Asli (MTA)


Seperti yang kita tahu, denah adalah gambar tampak atas bangunan yang seolah-olah dipotong secara horizontal setinggi 1m dari ketinggian 0.00, atau permukaan tanah bangunan tersebut.
 Dan berikut standarisasi gambar denah:
 -Ketinggian permukaan ruang.
 -Nama ruangan.
 -Notasi outline proyeksi atap/lantai di atasnya yang bidangnya lebih besar (misalnya ada balkon) berupa garis putus‐putus.
 -Notasi gambar potongan.
 -Notasi arah bukaan pintu.
 -Notasi tangga dan ramp jika ada
 -Notasi proyeksi batas ruang kosong atau void
 -Dimensi horizontal dan dimensi vertikal
 -Arah Utara
 -Judul Gambar

Read More »
05 October | 0komentar

Hubungan dan Sambungan Kayu


Kita bedakan antara hubungan kayu dan sambungan kayu. Yang dimaksud dengan sambungan kayu adalah dua batang kayu atau lebih yang disambung-sambung sehingga menjadi satu batang kayu panjang atau mendatar maupun tegak lurus dalam satu bidang datar atau bidang dua dimensi. Sedangkan yang disebut dengan hubungan kayu yaitu dua batang kayu atau lebih yang dihubung-hubungkan menjadi satu benda atau satu bagian konstruksi dalam satu bidang (dua dimensi) maupun dalam satu ruang berdimensi tiga.

Bahan kayu merupakan bahan bangunan alam, maka dari pohonnya kayu dapat dibentuk berbagai macam ukuran yang berupa balok dan papan.Untuk penggunaan pada konstruksi kayu biasanya dilakukan sambungan. Karena keterbatasan panjang kayu yang ada dipasaran, maka untuk suatu konstruksi kayu yang panjang diperlukan adanya sambungan kayu.Kayu bentuk balok berarti sambungan memanjang dan untuk papan disebut sambungan melebar.
Ukuran kayu umumnya yang ada dipasaran sudah ditentu, antara lain :



Pengertian sambungan kayu adalah dua batang kayu atau lebih yang saling disambungkan satu sama lain sehingga menjadi satu batang kayu yang panjang.

Pengertian hubungan kayu adalah dua batang kayu atau lebih yang saling dihubungkan satu sama lain pada satu titik tertentu sehingga menjadi satu bagian konstruksi.
Perlu diperhatikan juga syarat-syarat hubungan kayu, antara lain :
Dibuat sesederhana mungkin tapi kokoh, hindari menakik kayu yang dalam, perhatikan penempatan sambungan, harus tahan terhadap gaya yang bekerja padanya, konstruksi sambungan dibuat yang pas, jangan menggunakan kayu yang cacat. Maka dari itu diperlukan sambungan dan hubungan terhadap kayu tersebut.

Dalam menyusun suatu konstruksi kayu pada umumnya terdiri dari dua batang atau lebih masing-masing dihubungkan menjadi satu bagian hingga kokoh. Untuk memenuhi syarat kekokohan ini maka sambungan dan hubungan-hubungan kayu harus memenuhi syaratsyarat sebagai berikut:
  1. Sambungan harus sederhana dan kuat. Harus dihindari takikan besar dan dalam, karena dapat mengakibatkan kelemahan kayu dan diperlukan batang-batang kayu berukuran besar, sehingga dapat merupakan pemborosan.
  2. Harus memperhatikan sifat-sifat kayu, terutama sifat menyusut, mengembang dan tarikan.
  3. Bentuk sambungan dari hubungan konstruksi kayu harus tahan terhadap gaya-gaya yang bekerja.

Hubungan kayu dibagi dalam 3 kelompok ialah:
a. Sambungan kayu arah memanjang
b. Hubungan kayu yang arah seratnya berlainan (menyudut)
c. Sambungan kayu arah melebar (sambungan papan)
Sambungan memanjang digunakan untuk menyambung balok tembok, gording dan sebagainya. Hubungan kayu banyak digunakan pada hubungan-hubungan pintu, jendela, kuda-kuda dan sebagainya. Sedangkan sambungan melebar digunakan untuk bibir lantai, dinding atau atap.

Sambungan Kayu Arah Memanjang Mendatar Sambungan memanjang ini terdiri dari sambungan mendatar dan tegak lurus.
a. Sambungan bibir lurus
b. Sambungan bibir lurus berkait
c. Sambungan bibir miring
d. Sambungan bibir miring berkait
e. Sambungan memanjang balok kunci
f. Sambungan memanjang kunci jepit
g. Sambungan tegak lurus.

Sambungan Bibir Lurus
Sambungan ini digunakan bila seluruh batang dipikul, misalnya balok tembok. Pada sambungan ini kayunya banyak diperlemah karena masing-masing bagian ditakik separuh kayu.


 Sambungan Bibir Miring
Sambungan bibir miring digunakan untuk menyambung gording pada jarak 2.5 - 3.50 m dipikul oleh kuda-kuda. Sambungan ini tidak boleh disambung tepat di atas kuda-kuda karena gording sudah diperlemah oleh takikan pada kuda-kuda dan tepat di atas kaki kuda-kuda gording menerima momen negatif yang dapat merusak sambungan. Jadi sambungan harus ditempatkan pada peralihan momen positif ke momen negatif sebesar = Q. Maka penempatan sambungan pada jarak 1/7 – 1/9 dari kuda-kuda.

Dan sebagainya.

Hubungan Kayu

Hubungan kayu merupakan dua buah kayu yang saling bertemu secara siku-siku, sudut pertemuan atau persilangan. Hubungan kedua kayu tersebut selain dapat dilakukan dengan takikan ½ kayu dapat pula menggunakan hubungan pen dan lubang. Pen dibuat 1/3 tebal kayu dan lubang pen lebarnya dibuat ½ tebal kayu yang disambungkan. Untuk memperkuat hubungan kayu tersebut biasanya menggunakan penguat paku atan pen dari kayu.
Hubungan pen dan lubang terbuka, karena lubangnya dibatasi dengan 3 bidang. Apabila pada sambungan di atas bekerja gaya (gaya menekan balok B), maka pada prinsipnya gaya itu ditahan oleh lebarnya pen supaya pennya kuat, maka bagian pen itu diperlebar masuk ke balok A dan kayu A di cowak 1/8 - 1/6 lebar balok B. Hubungan ini disebut hubungan pen dan lubang pakai gigi.
Pada hubungan sudut ada yang memakai istilah ekor burung terbenam. Pemakaian hubungan ini bila tidak terpaksa karena ada gaya yang bekerja untuk melepaskan hubungan, untuk itu jangan digunakan selain dalam pengerjaannya lebih sulit.

Sambungan Kayu Arah Melebar

Untuk papan-papan yang akan dipergunakan sebagai lantai atau dinding bangunan, disambung terlebih dahulu agar lantai maupun dinding kayu dapat rapat dan kelihatan bersih. Akan tetapi sebelum membuat sambungan hendaknya perlu diperhatikan dahulu sisi mana yang akan disambung. Adapun teknik penyambungannya bermacam-macam ada dengan perekat, paku, alur dan lidah dengan profil. Dengan paku sambungan akan lebih rapat walaupun terjadi susut pada papan tersebut. Bila dengan sambungan bentuk lain khawatir ada penyusutan sehingga dinding akan kelihatan jelek, maka dibuat lat atau profil untuk mengelabui, di samping untuk factor keindahan dalam pemasangan.



Read More »
30 September | 0komentar

Pemahaman Tentang Gambar Potongan

Pengertian
Secara umum gambar potongan merupakan tampilan irisan/potongan/section bangunan atau denah yang memuat informasi mengenai dimensi/ukuran dan spesfikasi teknis bangunan rumah. Ukuran yang dimaksud adalah informasi elevasi/tinggi bangunan, kedalaman fondasi, tinggi kusen, dan lainnya.
Sedangkan spesifikasi teknis menyangkut informasi bahan dan material yang digunakan.

Fungsi Gambar potongan
sangat penting untuk menunjukkan prinsip struktur bangunan, kedudukan elemen bangunan, konstruksi dan bentukan, ukuran, dan juga bahan yang dipakai dalam bangunan, serta dapat pula menunjukkan kaitan dengan sistem bangunan. Keseluruhannya, otongan dibuat dengan tujuan memperlihatkan:
Sistem struktur dan elemennya
Konstruksi antar elemen sistem struktur
Konstruksi inter elemen struktur
Bahan bangunan
Ukuran dan satuan
Konstruksi ruangan bangunan
Sistem bangunan

Ketentuan
Saat membuat gambar potongan, kita harus memerhatikan segala ketentuannya, antara lain:
  1. Potongan gambar harus vertikal dengan pandangan horisontal.
  2. Bagian yang dipotong dalam bangunan ditunjukkan dengan garis terputus-putus yang menunjukkan letak dan arah pandangan dalam potongan pada denah setiap lantai bangunan.
  3. Potongan diletakkan pada bagian-bagian yang memerlukan penjelasan lebih rinci yang dapat menunjukkan prinsip bangunan secara keseluruhan.
  4. Bagian yang terpotong digaris tebal dengan notasi material bila merupakan gambar kerja.

Cara Penarapan

Keterangan: tanda garis putus-putus menandakan daerah yang dipotong sehingga menghasilkan potongan bangunan dan arah melihatnya

Potongan I-I

Jenis Potongan

Potongan Arsitektural
Potongan hanya dimaksudkan untuk menunjukkan salah satu aspek saja dalam bangunan. Untuk menghindari gambar yang lebih rumit atau untuk menghindari kesalahpahaman antara pendesign dengan pihak lain terutama produsen dan klien, gambar potongan hanya memberikan satu informasi saja. Potongan ruang yang hanya menunjukan bentuk dan suasana ruang biasanya dapat digambar dengan menggunakan metode potongan tertentu seperti potongan tiga dimensi atau potongan perspektif atau axonometri. Potongan ini lebih bersifat arsitektural karena belum dapat dipakai sebagai gambar pelaksanaan di lapangan. Gambar potongan sejenis ini lebih ditujukan untuk kepentingan pencarian gagasan atau presentasi.

Potongan Struktural (Potongan Konstruksi)
Fungsi utama gambar potongan lengkap pada bangunan adalah untuk menunjukkan prinsip struktur secara jelas. Karena gambar potongan harus menunjukkan posisi sistem dengan lengkap, maka sekalipun bagian bangunan tersebut terdapat pada bagian belakang pandangan, elemen tersebut tetap akan digambar. Begitu juga dengan elemen yang berada secara tidak langsung pada garis potongnya pada denah, jika merupakan bagian utama dari sistem struktur, seperti fondasi, kolom, balok, kuda-kuda tetap diperlihatkan dalam potongan. Garis potong pada denah lebih ditujukan untuk menunjukkan posisi ruang dan bukan pada posisi elemen atau sistem.

Potongan Detail
Potongan juga diperlukan untuk memperjelas detail konstruksi bangunan tertentu. Potongan detail ini sifatnya lebih teknis dan akan dipergunakan secara langsung baik sebagai pedoman pelaksanaan ataupun sebagai pedoman untuk memprakirakan harga bangunan (RAB) karena perhitungan baik jenis bahan ataupun ukurannya beserta posisinya baru dapat dihitung jika dengan gambar jelas.
Dengan demikian gambar detail ini sangat diperlukan pada setiap bagian dalam bangunan dengan sangat jelas beserta notasi ketentuan bahan dan ukuran untuk dapat dilaksanakannya bangunan dengan benar. Potongan detail dalam satu rangkaian konstruksi juga dapat digambarkan secara sekaligus. Potongan ini biasanya disebut dengan potongan prinsip yang akan menunjukkan dengan jelas prinsip-prinsip dalam satu bagian atau elemen bangunan seperti potongan pada area kamar mandi dengan shaftnya, potongan pada bagian atap bangunan beserta konstruksi pelengkapnya seperti talang dan bubungan, potongan pada dinding luar bangunan yang berkaitan dengan tritis serta kanopi dan sebagainya.

Read More »
29 September | 0komentar

Elemen-Elemen Bangunan Dalam Revit (Family)

Desain Gedung Pertemuan IBI Banjarnegara

Perkembangan industri memasuki tahapan pada revolusi industri 4.1. Teknologi makin berkembang. Demikian juga pada penerapan, teknlogi Komputer dalam bidang desain konstruksi/bangunan/desain. Aplikasi-aplikasi untuk merencana/mendesain gambar berkembang pesat mengikuti kebutuhan manusia yang memerlukan kecepatan dan akurasi.
Konsep desain yang dirancang makin menuntuk keakuratan dan informasi yang detail. Tentunya dengan tahapan yang makin simple/singkat. Demikian yang ditawarkan oleh aplikasi perangkat lunak untuk mendesain yang makin berkembang yaitu Revit
Pada aplikasi revit ini disajikan semua Properties yang berkaitan dengan elemen-elemen bagian struktur. Baca lebih lanjut di sini. Sistem informasi yang mencakup semua terkait dengan elemen yang ada didesain tersebut dikenal dengan BIM (Building Information Modelling). Building Information Modeling, dengan cara ini kesalahan dalam mendisain bisa ditekan seminim mungkin,konsep Building Information Modeling ini telah digagas sejak tahun 1987 oleh Graphisoft yang mengeluarkan Versi Archicad 3.1.

Tahun 2002 aplikasi Revit telah diluncurkan oleh Autodesk dengan konsep BIM, yang telah menyatukan dalam satu kesatuan desain yang mencakup informasi secara terintegrasi dalam satu gambar desain perencanaan. Integrasi desain ini mencakup gambar perspektif, tampak, potongan, detail, Foto Rendering dan perhitungan BQ (Bill Of Quantity).
Penggunaan aplikasi Revit makin dilirik oleh para Arsitek, Drafter,Arsitek,Engineer untuk menyelesaikan perencanaan desainnya. Terdapat banyak perbedaan penggunaan Software Revit dengan software drafting yang sudah digunakan oleh dunia desain yaitu AutoCad. Diantaranya adalah dengan membuat garis model yang telah didefinisikan sebagai elemen bangunan seperti dinding,lantai, pintu dan lainya lengkap dengan informasi properties (selain jarak,tinggi,luas ini yang ada di AutoCAD) jika di Revit lengkap dengan materialnya, strukturnya, kekuatannya dan perhitungan Volumenya (BQ).
Revit telah membagi kategori elemen-elemen utama bangunan yaitu: Dinding,lantai,atap,dan bukaan, sehingga kita tidak bisa membuat model elemen bangunan dengan “Sembarangan” seperti lantai dibuat dengan definisi sebagai atap ataupun dengan yang lainnya,artinya kita membuat design harus sesuai dengan kategorinya.

Elemen-elemen bangunan dalam Revit disebut Family,dan kemudian dibagi 3 kategori diantaranya:
  • View (Denah & Perspektif)
  • Model (ditampilkan 2 dimensi & 3 dimensi)
  • Notasi gambar (ditampilkan 2 dimensi & 3 dimensi)
Informasi dari elemen-elemen struktur digunakan sebagai patokan dalam perhitungan RAB.



Read More »
19 December | 0komentar

AutoCAD dan Prinsip Object Oriented

Penulis Mengikuti Diklat AutoCAD di VEDC BOE Malang, November 2020

Mensikapi perkembangan iptek dan dunia industri di era Millenium ke-3 ini,kita dituntut untuk selalu berkembang sejalan dengan begitu cepatnya teknologi,terutama di bidang Teknologi Informatika. Pada Industri kontruksi maupun designer,kemampuan penguasaan computer dalam hal ini program computer grafik menjadi sangat mutlak diperlukan. Beragam jenis dan type program Computer Aid Design (CAD) ada di pasaran menawarkan kita untuk berkompetisi di era millennium ini.

AutoCAD telah mengalami banyak perkembangan,pada setiap versinya AutoCAD memberikan kemudahan-kemudahan tambahan dalam menyajikan gambar teknik.Pada AutoCAD ini Autodesk mengembangkan kemampuannya dengan memanfaatkan fasilitas internet untuk melakukan sharing gambar. Melalui fasilitas terbaru tersebut,anda dapat mendikusikan gambar bersama teman atau klien tanpa harus bertemu secara langsung. Hal ini menunjukan bahwa AutoCAD memiliki wawasan jauh ke depan untuk memajukan kreatifitas dalam proses perancangan.

Bagi anda yang telah mengenal program aplikasi AutoCAD,AutoCADakan memberikan kemudahan-kemudahan dalam proses penyajian gambar lebih banyak dibandingkan versi-versi sebelumnya.Namun bagi anda yang belum mengenal program aplikasi AutoCAD,belumlah terlambat untuk memulainya.Dalam bagian ini anda akan lebih banyak dibimbing untuk mengaplikasikan style dimensi pada gambar AutoCAD untuk 2 dimensi.sistematika dan bahasa dalam buku dibuat sedemikian sederhana,agar mudah difahami,dan berprinsip Object oriented. Obyek yang akan digambar mempunyai tingkat kesulitan bertahap,dan pada level-level tersebut memerlukan perintah-perintah AutoCAD secara bertahap pula.keuntungan tahapan perintah ini adalah ,bahwa pengguna akan lebih faham,lebih banyak latihan tentang perintah-perintah tersebut .

Dalam pengoperasian program aplikasi AutoCAD 2019 ada beberapa hal yang harus dikuasai,antara lain:

  • Bagi anda yang bekerja dalam bidang gambar teknik,penguasaan materi dasar penggambaran mutlak diperlukan karena fasilitas AutoCAD cenderung mendukung gambar-gambar teknik meskipun tidak terlalu lengkap.
  • Bagi anda menggunakan alat bantu seperti plotter, printer, scanner dan lain sebagainya,anda harus mengerti petunjuk pemakaiannya bila digunakan pada program AutoCAD.
  • Apabila anda mengunakan fasilitas internet atau intranet sebagai pendukung program aplikasi autoCAD, anda harus berbekal pengetahuan dasar media tersebut.
  • Bagi anda sebagai pemula dalam menggunakan AutoCAD 2019, penguasaan terhadap system operasi windows akan lebih mempercepat anda dalam memahami dan menggunakan AutoCAD 2019 ini.
Sumber: Materi Diklat AutoCAD 2D BBPPMPV BOE Malang


Read More »
07 December | 0komentar

Perencanaan Arsitektur untuk permohonan IMB

 Perencanaan Arsitektur untuk permohonan IMB telah distandarisasi, meskipun setiap Pemda memiliki kebijakan yang berbeda terkait dengan Pedoman Gambar.

Beberapa berkaitan dengan diantaranya adalah

  • Desain rencana harus memenuhi persyaratan dan ketentuan yang tertera pada KRK (Ketetapan Rencana Kota).
  • Gambar perencanaan terdiri dari Denah, Tampak, Potongan, Detail Sumur Resapan,Detail IPAL, Rencana Pagar dan Peta Situasi.
  • Seluruh gambar dibuat menggunakan perangkat lunak AutoCAD dan disimpan dalam format .dwg versi 2000 kedalam softcopy CD yang dilampirkan dalam berkas permohonanan IMB.
  • Gambar dicetak kedalam blueprint rangkap 6 (enam) dengan ukuran kertas antara A3 - A0 yang disesuaikan dengan kebutuhan gambar perencanaan dan dapat dilakukan penyesuaian ukuran kertas kearah memanjang (horizontal).
Gambar Denah

Gambar denah berskala 1:100 atau menyesuaikan dengan keperluan dan digambar pada skala 1:1 pada CAD. Dalam denah harus mencakupi informasi :
  1. Tata ruang, dinding, pintu, jendela, pagar dan fungsi masing - masing ruang;
  2.  Area Core struktur (Void) dan tangga;
  3. Notasi arsiran untuk dinding, area kamar mandi, teras, perkerasan (paving untuk parkiran) dan rumput/pohon pada daerah terbuka hijau;
  4. Rencana penempatan sumur resapan dan IPAL (Instalasi Pengeolaan Air Limbah);
  5. Informasi ketinggian/elevasi pada tiap - tiap ruangan.
GAMBAR POTONGAN

Gambar potongan berskala 1:100 atau menyesuaikan dengan keperluan dan digambar pada skala 1:1 pada CAD, namun skala yang berbeda dapat digunakan bila diperlukan. Gambar potongan dibuat minimal 2 gambar yaitu arah memanjang dan melintang bangunan.
Dalam gambar potongan tapak harus mencakup informasi:
  • Elevasi bangunan setiap yang menunjukan ketinggian bangunan;
  • Informasi nama lantai yang berada di atas tanah menggunakan penamaan Lantai 1,2,3;
  • Ketinggian bangunan merupakan elemen struktur bangunan ditambah fungsi utilitas diatasnya; Hubungan bangunan dengan lahan dan elevasi jalan;
  • Menunjukan potongan bangunan dari lantai paling bawah sampai atap bangunan.

TAMPAK

Gambar tampak berskala 1:100 atau menyesuaikan dengan keperluan dan digambar pada skala 1:1 pada CAD, namun skala yang berbeda dapat digunakan bila diperlukan. Gambar tampak dibuat minimal 2 gambar yaitu tampak depan/belakang dan salah satu sisi bangunan. Dalam gambar tampak harus terlihat jelas bentuk dan elemen bangunan yang dapat terlihat dari sisi - sisi luar bangunan tersebut.


SITE PLAN
Gambar peta situasi berskala 1:1000 atau menyesuaikan dengan keperluan dan digambar pada skala 1:1 pada CAD. Gambar rencana situasi bisa juga diambil dari gambar Ketetapan Rencana Kota (KRK). Dalam gambar peta situasi harus mencakupi informasi: 1. Bentuk lahan, dimensi, orientasi (arah utara) dan baras lahan; 2. Memperlihatkan garis dan dimensi GSB, GSS dan GSJ; 3. Jalan dan draninase/saluran; 4. Kondisi lahan di sekitar perencanaan.


Beberapa Ketentuan lain dapat dibuka pada link dibawah ini:
1. Detail Sumur resapan
2. Gambar detail instalasi pengolahan air limbah
3. Gambar rencana pagar


Read More »
01 December | 0komentar

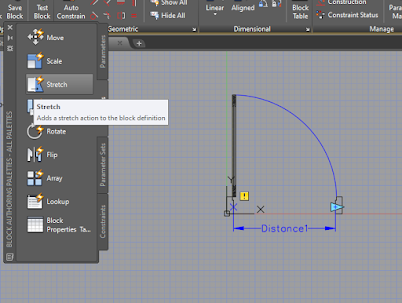

Buat Block Dinamik Pintu

 Block pada penggambaran AutoCAD sangat membantu, mempermudah dan mempercepat penggambaran. Pada Block dinamik akan lebih mempercepat penggambaran. Block Dinamik adalah block yang hanya berdasarkan satu gambar bisa digunakan untuk dimensi/ukuran yang berbeda.

Pada kali ini dibahas tentang block dinamis pintu. Block ini akan kita gunakan untuk membuat denah. Dari block dinamik pintu ini kita tinggal mengdrag (memperpanjang/memperpendek)nya sesuai dengan ukuran pintu di denah.

Langkah-langkahnya:

1. Persiapkan dahulu block pintu biasa. Misalkan dengan ukuran 70cm.

2. Buat block dinamik dengan double klik gambar pintu.


 3. Pilih Parameter < klik linier Klik di tengah-tengah kusen (Alur pintu) Titik A dan Titik B




4. Klik di Distance1 < Klik Kanan < Pilih Propertis, ubah dua (2) menjadi satu (1). Seperti di bawah ini


Arah pergeseran/perpanjangan kearah kanan saja.

5. Pilih Action < Stretch

6. Klik Distance1 < Klik di tanda panah < drag (select) kusen yang kanan, select lagi didalam select yang pertama. (JANGAN LUPA UNSELECT pada Arc/ garis pintu, dengan tekan shif+klik arc-nya).
Seperti di bawah ini.:


7. Masih di Action, Pilih Scale < Klik Distance < Klik Arc/Busur/garis pintu < Enter

8. Sekarang kita buat dinamik block untuk pintunya.
Klik Action < Stratch < Klik Distance1 <  Klik dilingkaran merah silang pada arah panah(arah bertambah panjangnya(Titik A) < drug/select bagian pintu ujung





JANGAN LUPA DI UN-SELECT, pada garis busur/ARC-nya, dengan tekan Shift dan klik garis busurnya. enter

9. Pilih/Klik stretch, pada lingkaran dibawah ini:



10. Bawa kursor ke lingkaran A, Kemudian Klik kanan < properties < masukan Angle Offset 90 .

Selesai, Jangan Lupa di SAVE.





Read More »
10 November | 1komentar

Merapikan Notasi/Keterangan Gambar Menggunakan Align

 Fungsi fitur Align pada AutoCAD untuk merapikan Keterangan/ Notasi. Align bagian dari menu Annotate pada Leader


Annotate < Pilih Align < Select Leader/ Keterangan/Notasi yang sudah dibuat (seperti Gambar) Kemudian Enter.


Pilih satu sebagai acuan untuk lurusnya (misalnya Pasir urug. maka Klik di pasir urug.





Read More »
07 November | 0komentar

Fitur XClip pada AutoCAD, Untuk Buat Rencana Lantai

XClip adalah perintah untuk menampilkan bagian tertentu (detail,misalnya) tanpa menghapus bagian yang lainnya.

Saat akan membuat rencana lantai

Langkah-langkahnya:

1. Buat keramik dengan ukuran misalkan 40x40 cm

2. Buat dengan perintah Array:

   a. Rectangle 40,40 enter

   b. Klik Array

    c. Isikan seperti berikut


   d. Perbesar array tersebut sehingga menutupi denah/ sesuai dengan yang dibutuhkan


Sehingga seperti gambar dibawah ini.


Pindahkan rencana lantai itu di denah. (sesuaikan rencana lantai tersebut sesuai dengan pemasangan lantai, misal paskan di pintu depan. Seperti berikut.


Langkah-langkah membuat Denah lantai dengan XClip:

1. Ketik XC

2. Klik obyek lantai yang sudah dipindah di denah, Enter

3. Klik New Boundary

4. klik Polygon

5. Klik di ujung-unjung denah, sesuai dengan lantai yang akan menggunakan lantai itu.

(Mulai dari awal, kembali ke titik awal)

6. Enter.







Read More »
07 November | 0komentar

Adjust Space Dimension

 Adjust Space Dimension salah satu fitur dari AutoCAD untuk merapikan dimension.


Dimension diatas akan dbuat rapih (lurus dari atas kebawah) atau sebaliknya.
Masuk pada menu Annotate (1) kemudian pada window dimension pilih Adjust Space (2)


Kemudian klik dimension sebagai acuan untuk meratakan, Pilih dimension yang lain dengan cara meng-druknya (select)

Jika sudah terselect semua, kemudian di- Enter < Ketik V < Enter






Read More »
06 November | 0komentar

Membuat Block Dinamik Pada AutoCAD

Dalam menggambar dengan menggunakan AutoCAD untuk mempercepat dalam penggambaran, Gambar dalam bentuk Block sangat membantu. Block merupakan sebuah perintah pada AutoCAD yang memungkinkan anda untuk menampilkan gambar yang sama berulang kali tanpa perlu membuatnya. Untuk memanggil objek yang sudah dijadikan block, anda dapat menggunakan perintah insert untuk menampilkannya.

Pada postingan kali ini akan dibahas membuat Block Dinamik, Fungsi Block Dinamik adalah untuk mempercepat penggambaran pada gambar denah. Pada gambar denah yang pasti ada adalah gambar dinding, dinding dalam dan arsiran batu bata. Kita bisa menggunakan gambar Block Dinamik untuk mempercepat penggambaran kita.


Langkah-langkahnya:

1. Membuat Block yang akan kita gunakan untuk dijadikan Block Dinamik. Dengan Klik Create pada menu Block



2. Isikan nama Block, misal : Dinding (Gambar dibawah ini), klik Select Object


3. klik Select Object pilih obyek yang akan di buat Blocknya


4. Pilih Pick Point, klik di tengah-tengah ( Seperti gambar di bawah ini)


5. Klik OK


Block telah selesai dibuat.
Setelah block selesai dibuat berikutnya membuat Block Dinamik.

Langkah-langkah Membuat Block Dinamik
1. Klik Block Editor


2. Pilih Block yang akan di buat menjadi Block Dinamik (Klik Dinding Horizontal,


Saya pilih Dinding Horizontal, klik dinding Horizontal (seperti dibawah ini), Klik OK


Maka muncul jendela dibawah ini :



Piliih Parameters < Klik Linier

Klik tengah-tengah bagian horizontal (Titik A dan Titik B) < Geser ke atas atau ke bawah. Maka muncul tulisan Distance1.


Pilih Action, < klik Stretch


Klik ditengah-tengah arah yang akan kita perpanjang/perpendek (misal titik A dibawah ini)

,
Jangan dienter dahulu langsung di select seperti berikut


Langsung lagi select semua gambar tersebut


Jika dua arah akan supaya bisa diperpanjang (Stretch) maka dua arah tersebut di select seperti di atas bagian kanan dan yang dibawah bagian kiri.
Klik tanda X ( Close Block Editor) Klik SAVE.







Read More »
04 November | 0komentar
