Menggambar Dinding, Menempatkan Kusen Pintu dan Kusen Jendela pada Denah dengan AutoCAD

Pada postingan terdahulu telah dibahas mengenai Menggambar Denah, sudah terselesaikan menggambar  kolomnya. Maka berikutnya kita buat dinding dan dinding dalamnya, baru kemudian kita tempatkan kusen. Pada tulisan berikut akan dibahas tentang bagaimana menempatkan dinding dan  kusen pintu maupun kusen jendelannya.

Contoh penempatan bagian kolom

Berikutnya dijelaskan pada video berikut ini:

Kerjakan Tugas 5  :

Read More »

10 February | 0komentar

Menggambar Denah Versi 1



Untuk menggambar denah rumah menggunakan aplikasi AutoCAD terdapat berbagai cara yang dapat dilakukan. Tercatat penulis pernah melakukan berberapa cara diantaranya :

1. Dengan menentukan garis As, gunakan Multyline

2. Dengan menentukan letak kolomnya

3. Dengan membuat grade terlebih dahulu

4. Dengan menentukan garis As, gunakan Copy

5. dsb

Cara-cara tersebut sebenarnya sama saja sama muaranya. Makin kita mendalami langkah dan cara yang sama, maka akan semakin cepat dalam menggambar.

Berikut cara menggambar denah dengan menggunakan program AutoCAD dengan cara yang lebih mudah dan singkat.

Diawali dengan menggambar kolom- kolomnya terlebih dahulu, kemudian antara kolom tersebut dihubungkan dengan rectangle.Sangat mudah dan cepat.

Kita awali dari Ruang Tamu,(lingkaran 1) garasi dan K.Tidur,

Langkah-langkanya:

1. Buat kolom, ukuran 15/15

Command : Ketik/klik Rectangle Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik sembarang Specify other corner point or [Area/Dimensions/Rotation]:Ketik @0.15,0.15 enter .

2. Copy kolom tersebut kearah kanan, kiri dan dan atas (y) sesuai dengan jaraknya Command: Ketik copy Select objects:Klik kolom yang sudah dibuat, enter Specify base point or [Displacement/mOde] : Klik di tengah2 garis horizontal lalu Sambil mengeser ke atas Specify second point or : Ketik 350 (jika jaraknya 3,5 meter) enter

3. Hubungkan kotak tersebut dengan rectangle

4. Demikian seterusnya sampai semua terbentuk.

5. Kemudian mengisinya dengan kusen pintu dan kusen jendela.Akan dilanjutkan pada tulisan berikutnya. Semoga bermanfaat

Read More »

09 February | 1komentar

Membuat Layer Untuk Menggambar Denah

Membuat Denah dengan menggunakan Aplikasi AutoCAD. Step by step untuk memulai menggambar  denah. Dibawah ini juga dilampirkan Tugas berkaitan dengan video tersebut.

Klik Tugas 2 APLPIG

 denah.

Read More »

07 February | 9komentar

Baterai Keimanan Kita Sudah Lemot? Segera di Cash

Waktu begitu cepat berlalu. Satu hari tetap 24 jam akan tetapi perasaan kita waktu begitu cepat berlalu. Bahkan sepertinya  waktu yang Allah SWT berikan dalam sehari 24 jam tidak cukup untuk menyelesaikan semua pekerjaan kita.  Akibatnya kita lupa untuk meng-upgrade diri kita, karena sibuk, sibuk dan sibuk.

Sehingga lupa terhadap hal yang berkaitan dengan urusan akhirat.....

sholat berjamaah tepat waktu.....kerap diabaikan

menepati janji................................kerap diabaikan

mendatangi undangan.................kerap diabaikan

.....kita sering tak spotan menyambut seruan azan.....dengan alasan sibuk/masih meeting/...toh waktu sholat masih panjang dsb.

Padahal sholat yang hanya membutuhkan waktu sedikit (plus min 10 menit) jika diabaikan akan menimbulkan resiko yang dahsyat bagi kehidupan dunia dan akhirat.

Cepatnya pergantian waktu adalah peringatan makin dekatnya huru-hara kiamat.

Subhanalloh......Bagaimana Allah swt....membagi waktu untuk menguprade...atau mungkin mengecash kembali baterai2 keimanan kita....Ibarat software. Setelah keluar edisi 1, di keluarkan lagi versi yang terbaru yang otomatis aplikasinya/fitur-fitur lebih lengkap dari sebelumnya.

Pada pagi hari dalam suasana fesh....berangkat melakukan aktifitas kerja dikantor,pasar dsb....pada selang antara waktu pagi dan dhuhur kita di sunahkan untuk sholat dhuha (dua,4,8 atau 12 rakaat)..... baterai keimanan kita yang mulai lomot karena urusan dunia (mengajukan proposal belum tembus,menunggu pimpinan,mengurusi anak didik yang belum paham, mengurusi kasus poligami bagi PNS....dsb)...siang dicash kembali dengat sholat dhuhur....sore hari dicash kembali dengan sholat Ashar....hingga menjelang malam, sholat maghrib dan sholat isha......

Read More »

02 February | 0komentar

Konsep Desain Masjid Nuansa Tropis

Sebagai tempah ibadah masjid didesain sedemikian rupa sehingga akan menjadikan jamaah merasa nyaman. Kenyamanan jamaah akan korelasi dengan kekhusukan dalam beribadah. Konsep masjid dilahan yang memanjang akan menjadikan tantangan sendiri bagi perencana dalam mendesain. Memperhatiakan nuansa disekitar yang masjid.

Masjid ini didesain pada lahan yang memanjang yaitu 4x20 meter, karena ketersediaan lahan memang segitu.Peruntukannya selain untuk masjid juga digunakan untuk TPA. dengan model panggung.

Dari denah diatas bisa dilihat,dari tempat wudhu, jama’ah dapat menaiki tangga menuju ruang sholat yang didesain berbentuk panggung dengan ketinggian 1 m di atas lahan. Ruang sholat terbuka di kanan kirinya dengan dibatasi oleh railing kayu setinggi 80 cm. Ruang ini memiliki kemiringan plafond yang berbeda dengan ketinggian puncaknya pada sisi mihrab. Dengan kemiringan ini diharapkan kesan agung dari ruang ibadah ini dapat tercapai sehingga menambah kekhusukan pada saat beribadah pada Allah SWT.

Ruang TPA dan kelas alam tidak didesain khusus karena penggunaanya dapat diatur diluar waktu-waktu sholat. Untuk sarana belajar dapat menggunakan meja-meja kecil yang dapat dilipat dan disimpan dengan rapi. Bentuk ambang mihrab didesain dengan penonjolan profil lengkungan yang kontras dengan warna dinding mihrab. Pada ruang mihrab yang berukuran 4 m x 2 m ini dapat digunakan sebagai tempat penyimpanan dan ruang sound sistem di kanan kirinya. Lantai di desain berbahan kayu atau parket agar kesan bangunan panggung lebih terasa.

Profil lengkung pada ambang mihrab juga berulang pada frame kaca yang terletak diantara tiang-tiang yang masing-masing berjarak 2 m. Agar ruang sholat tidak tampias pada saat hujan, sisi kanan dan kiri di atas frame kaca lengkung ditutup dengan jalusi atau kisi-kisi kayu hingga ke plafond.

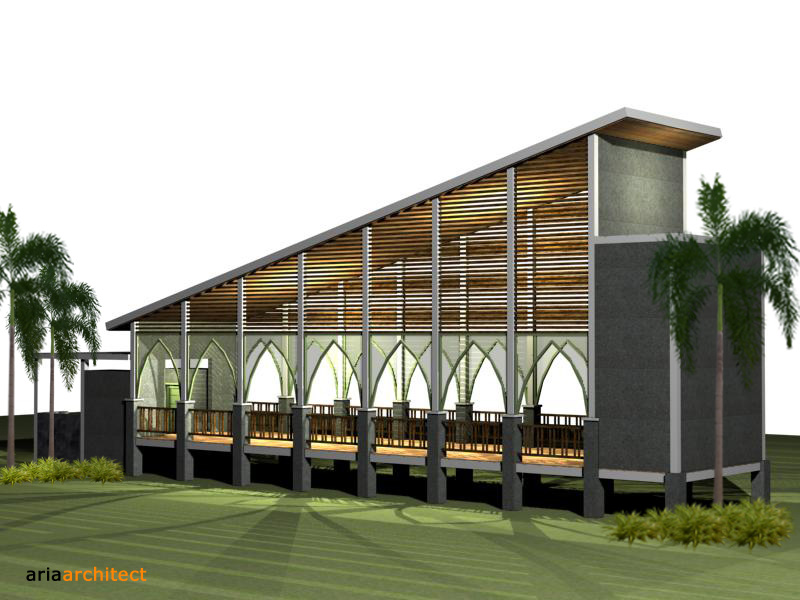

Walaupun bentuk lahannya sempit dan memanjang, tetapi tampilan bangunan musholla ini cukup artistik dengan atap pelana miring 15 derajat ke satu arah di atas ruang sholat berbentuk panggung. Tiang-tiang panggung didesain dengan umpak setinggi batas railing untuk memperkuat kesan kokoh dari bangunan ini. Ruang wudhu dan mihrab beratap datar dengan ketinggian yang berbeda. Dinding mihrab dan ruang wudhu dapat menggunakan material batu alam atau semen kamprot yang kontras dengan tiang, balok dan lisplang berwarna putih. Frame kaca lengkung pada sisi kanan dan kiri ruang sholat dapat menggunakan warna hijau yang senada dengan warna kayu pada railing dan kisi-kisi atas.

Sumber :eramuslim.com

Read More »

01 February | 1komentar

Pengertian, dan Jenis Menggambar Proyeksi

Gambar proyeksi adalah suatu gambar bayangan-bayangan atau tampak dari sebuah benda nyata atau imajiner yang di sajikan dalam bentuk gambar menurut aturan-aturan tertentu. Bila sebuah benda dilihat dari berbagai sisi (kanan-kiri-atas-bawah), maka benda tersebut akan memiliki berbagai macam bentuk bayangan yang berbeda-beda.

Gambar tampak sisi inilah yang digambar menurut aturan-aturan gambar tertentu. Pada gambar proyeksi terdapat garis proyeksi yang sejajar dengan bidang gambar, akan menghasilkan gambar proyeksi orthogonal. Jika gambar proyeksinya sejajar tapi miring dengan bidang gambar, akan menghasilkan gambar proyeksi oblik (miring). Jika garis proyeksinya memusat pada suatu titik, akan menghasilkan gambar perspektif. Nanti akan kita jabarkan satu-persatu ketiga jenis gambar proyeksi di atas.

1. Proyeksi Piktorial

a. Proyeksi Isometrik

Pengertian proyeksi isometrik adalah gambar proyeksi tiga dimensi dengan kemiringan sumbu x dan sumbu y sebesar 30o terhadap garis mendatar. Untuk menggambarnya perlu diperhatikan ketentuan-ketentuan yang digunakan dalam proyeksi isometrik.

Berikut ini adalah ciri-ciri dari gambar proyeksi isometri:

Sumbu x dan sumbu y mempunyai lebar sudut 30 derajad terhadap garis mendatar

Besar sudut antar sumbu satu dengan sumbu lainnya sebesar 120 derajad

Perbandingan skala ukuran garis sumbu x = 1:1, sumbu y = 1:1, dan sumbu z = 1:1

Sumber Gambar :

b. Proyeksi Dimetri

Pengertian royeksi dimetri merupakan suatu gambar proyeksi dengan ketentuan membentuk sudut sebesar 7 derajad pada sumbu x dan 40 derajad pada sumbu y. Ciri-ciri dari gambar proyeksi dimetri adalah:

•  Sumbu x dan sumbu y mempunyai lebar sudut 7derajad dan 40derajad terhadap garis mendatar
•  Besar sudut antar sumbu satu dengan sumbu lainnya sebesar 133 derajad
•  Perbandingan skala ukuran garis sumbu x = 1:1, sumbu y = 1:2, dan sumbu z = 1:1 c.

c. Proyeksi Miring (Oblik)

 Pengertian proyeksi oblik atau miring adalah proyeksi piktorial dengan sudut miring sebesar 45derajad dari garis sumbu. Ciri-ciri dari proyeksi miring atau oblik adalah:

• Sumbu x dan sumbu y mempunyai lebar sudut 0 derajad dan 45derajad terhadap garis mendatar
• Besar sudut antar sumbu satu dengan sumbu lainnya sebesar 135 derajad
• Perbandingan skala ukuran garis sumbu x = 1:1, sumbu y = 1:2, dan sumbu z = 1:1

d. Proyeksi Perspektif

Pengertian proyeksi perspektif jarang dipakai untuk menggambar teknik. Proyeksi perspektif adalah proyeksi piktorial yang menggunakan titik hilang (vanishing point) guna mendapatkan pandangan visual berdasarkan sifat spasial, dimensi, dan sudut pandang terhadap objek. Proyeksi Perspektif terdiri dari tiga jenis, yaitu:

• Proyeksi perspektif 1 titik hilang
• Proyeksi perspektif 2 titik hilang
• Proyeksi perspektif 3 titik hilang

Read More »
