Mengenal AutoCAD (Materi 1)

AutoCAD adalah perangkat lunak komputer CAD untuk menggambar 2 dimensi dan 3 dimensi yang dikembangkan oleh Autodesk. Keluarga produk AutoCAD, secara keseluruhan, adalah software CAD yang paling banyak digunakan di dunia. AutoCAD digunakan oleh insinyur sipil, land developers,arsitek, insinyur mesin, desainer interior dan lain-lain. Dalam modul ini, kita akan belajar menggunakan AutoCAD dengan menggunakan software AutoCAD 2010. Meskipun menggunakan software AutoCAD 2010, namun penerapannya dapat dipakai pada software AutoCAD 2006 sampai AutoCAD versi terbaru (AutoCAD 2015). Untuk bisa berkomunikasi dengan AutoCAD, kita menggunakan perintah (command). Perintah (command) adalah instruksi yang kita berikan pada AutoCAD, agar software tersebut mau melakukan sesuatu. Seperti membuat garis atau menggandakan objek.
Command (perintah) yang ada di AutoCAD pada umumnya dapat dikelompokkan menjadi 3 bagian, yaitu :
1. Command (perintah) dengan menggunakan menubar
2. Command (perintah) dengan menggunakan toolbar
3. Command (perintah) dengan menggunakan keyboard (shortcut keyboard)
Dari ketiga kelompok di atas, yang lebih diutamakan pada pembahasan materi dasar AutoCAD adalah penggunaan command (perintah) dengan menggunakan keyboard (shortcut keyboard). Kenapa? Karena cara tersebut jauh lebih efektif dari yang lainnya.


Tampilan AutoCAD


Tampilan AutoCAD 2010 < Mode Initial Setup Workspace

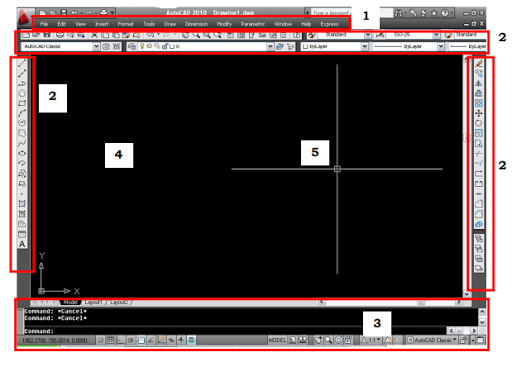

Mode AutoCAD Classic

Keterangan Gambar:
Gambar-gambar di atas adalah tampilan dari AutoCAD versi 2010 <. yaitu tampilan default dari AutoCAD 2010<  yaitu mode Initial Setup Workspase dan tampilan AutoCAD 2010 mode AutoCAD Classic. Dalam modul ini, kita akan menggunakan mode AutoCAD Classic. Berikut ini adalah penjelasan notasi dari gambar di atas.

Keterangan :
1. Menubar, berisi menu File, Edit, View, Format, Tools, Draw, Dimension, dsb.
2. Toolbar, berisi icon / lambang dari masing-masing perintah yang ada di AutoCAD.
3. Command Line, adalah tempat kita memasukkan input perintah ataupun angka-angka.
4. Display, adalah tempat kita melihat output dari perintah yang telah kita inputkan.
5. Croshair, sebagai alat navigasi kita di AutoCAD (kursor).

Command line

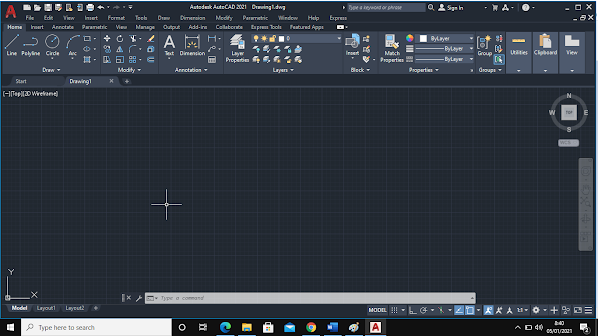

Tampilan Layar AutoCAD 2021



Tombol-Tombol Fungsi

Di program AutoCAD, terdapat beberapa tombol keyboard yang berfungsi untuk mengaktifkan beberapa fungsi dasar AutoCAD, tombol-tombol fungsi tersebut antara lain adalah sebagai berikut:
  1. Esc, berfungsi untuk membatalkan perintah yang telah dibuat.
  2. F1, berfungsi untuk menampilkan keterangan (bantuan) dari perintah AutoCAD yang digunakan atau untuk menampilkan keterangan dari program AutoCAD itu sendiri.
  3. F2, berfungsi untuk menampilkan jendela AutoCAD Text Window. Sebuah jendela yang berfungsi untuk melihat perintah-perintah apa saja yeng telah dipakai.
  4. F3, berfungsi untuk mengaktifkan atau menonaktifkan fungsi Osnap dari AutoCAD.
  5. F4, berfungsi untuk mengaktifkan atau menonaktifkan fungsi Tablet dari AutoCAD.dari AutoCAD.
  6. F5, berfungsi untuk berpindah bidang gambar pada proses penggambaran isometrik.
  7. F6, berfungsi untuk mengaktifkan atau menonaktifkan fungsi Coordinat dari AutoCAD.
  8. F7, berfungsi untuk menampilkan atau menghilangkan Grid dari AutoCAD.
  9. F8, berfungsi untuk mengaktifkan atau menonaktifkan fungsi modus Orthogonal dari AutoCAD. Jika modus orthogonal aktif, maka pergerakan kursor ketika menggunakan perintah AutoCAD hanya akan bergerak secara vertikal dan horizontal.
  10. F9, berfungsi untuk mengaktifkan atau menonaktifkan fungsi Snap dari AutoCAD. Modul Pelatihan AutoCAD 2010 2D
  11. F10, berfungsi untuk mengaktifkan atau menonaktifkan fungsi Polar dari AutoCAD.
  12. F11, berfungsi untuk mengaktifkan atau menonaktifkan fungsi Object Snap Tracking dari AutoCAD.
  13. F12, berfungsi untuk mengaktifkan atau menonaktifkan fungsi Dynamic Input dari AutoCAD.
  14. Enter, berfungsi untuk mengakhiri perintah
  15. Space Bar, berfungsi untuk mengakhiri perintah (fungsinya sama dengan tombol enter).
  16. Ctrl, jika dikombinasikan dengan tombol lain, berfungsi untuk mengaktifkan beberapa perintah AutoCAD. Beberapa perintah tersebut antara lain adalah sebagai berikut :
  • Ctrl + N : untuk mengaktifkan perintah New (membuat lembar kerja baru)
  • Ctrl + Q : untuk mengaktifkan perintah Close (keluar dari program AutoCAD)
  • Ctrl + W : fungsinya sama dengan tombol F11
  • Ctrl + E : fungsinya sama dengan tombol F5
  • Ctrl + T : fungsinya sama dengan tombol F4
  • Ctrl + U : fungsinya sama dengan tombol F10
  • Ctrl + O : untuk mengaktifkan perintah Open File
  • Ctrl + P : untuk mengaktifkan perintah Plot (mencetak gambar)
  • Ctrl + A : untuk mengaktifkan perintah Select All (menyeleksi semua objek yang ada di file gambar)
  • Ctrl + S : untuk mengaktifkan perintah Save
  • Ctrl + D : fungsinya sama dengan tombol F6
  • Ctrl + F : fungsinya sama dengan tombol F3
  • Ctrl + G : fungsinya sama dengan tombol F7
  • Ctrl + L : fungsinya sama dengan tombol F8
  • Ctrl + Z : untuk mengaktifkan perintah Undo
  • Ctrl + X : untuk mengaktifkan perintah Cut
  • Ctrl + C : untuk mengaktifkan perintah Copy
  • Ctrl + V : untuk mengaktifkan perintah Paste
  • Ctrl + B : fungsinya sama dengan tombol F9
  • Ctrl + M : untuk mengaktifkan perintah Select Template (sama dengan perintah Open)
  • Ctrl + TAB : untuk berpindah file gambar secara cepat (jika membuka lebih dari satu file gambar)
  • Ctrl + 1 : untuk mengaktifkan atau menonaktifkan jendela Properties Manager
  • Ctrl + 2 : untuk mengaktifkan atau menonaktifkan jendela Design Centre
  • Ctrl + 3 : untuk mengaktifkan atau menonaktifkan jendela Tool Palletes Windows
  • Ctrl + 4 : untuk mengaktifkan atau menonaktifkan jendela Sheet Set Manager
  • Ctrl + 5 : untuk mengaktifkan atau menonaktifkan jendela Info Palletes
  • Ctrl + 6 : untuk mengaktifkan atau menonaktifkan jendela dbConnect
  • Ctrl + 7 : untuk mengaktifkan atau menonaktifkan jendela Markup Set Manager
  • Ctrl + 8 : untuk mengaktifkan atau menonaktifkan jendela Quickcalc
  • Ctrl + 9 : untuk mengaktifkan atau menonaktifkan jendela Command Line
  • Ctrl + 0 : untuk mengaktifkan atau menonaktifkan semua toolbar yang ada di AutoCAD


Toolbar-Toolbar Penting

Dalam program AutoCAD, terdapat beberapa toolbar penting yang harus tetap ada dalam proses pembuatan gambar. Beberapa toolbar penting tersebut antara lain adalah sebagai berikut :

Fungsi toolbar properties, sangat penting, karena melalui toolbar ini kita bisa mengetahui warna, jenis garis dan ketebalan garis dari sebuah objek. Melalui toolbar ini pula, kita bisa mengganti warna, jenis garis atau ketebalan garis dari sebuah objek sesuai dengan yang kita inginkan.


Fungsi toolbar ini sangat penting, karena melalui toolbar ini kita bisa mengetahui jenis text, jenis dimensi dan type tabel yang kita pakai. Melalui toolbar ini pula, kita bisa mengganti jenis text, jenis dimensi dan type tabel sesuai dengan yang kita inginkan.

Untuk menampilkan Toolbar diAutoCAD 2021: Klik Tool < Toolbar <AutoCAD, pilih dengan mengklik langsung muncul dan kondisi tercentang. seperti dibawah ini


Satuan Penggambaran dalam AutoCAD

Perlu diketahui bahwa AutoCAD tidak mempunyai satuan yang baku dalam pembuatan gambar, yang menentukan satuan apa yang digunakan dalam AutoCAD adalah pengguna AutoCAD itu sendiri. Namun begitu dalam proses penggambaran dalam AutoCAD, terdapat beberapa satuan yang umum digunakan, yaitu satuan mm (milimeter), cm (centimeter), dan m (meter). Untuk mempermudah, dalam modul ini hanya menggunakan satu satuan,yaitu satuan cm (centimeter). Jadi setiap pembuatan objek selalu dalam satuan centimeter. Misal kita diminta untuk membuat persegi panjang dengan ukuran panjang = 5m dan lebar = 3m, maka input yang kita masukkan ke AutoCAD adalah panjang = 500 dan lebar = 300.

Disarikan dari : Modul Pelatihan AutoCAD oleh Listiyono Budi (Untuk semua materi CAD)

Read More »
05 January | 0komentar

AutoCAD dan Prinsip Object Oriented

Penulis Mengikuti Diklat AutoCAD di VEDC BOE Malang, November 2020

Mensikapi perkembangan iptek dan dunia industri di era Millenium ke-3 ini,kita dituntut untuk selalu berkembang sejalan dengan begitu cepatnya teknologi,terutama di bidang Teknologi Informatika. Pada Industri kontruksi maupun designer,kemampuan penguasaan computer dalam hal ini program computer grafik menjadi sangat mutlak diperlukan. Beragam jenis dan type program Computer Aid Design (CAD) ada di pasaran menawarkan kita untuk berkompetisi di era millennium ini.

AutoCAD telah mengalami banyak perkembangan,pada setiap versinya AutoCAD memberikan kemudahan-kemudahan tambahan dalam menyajikan gambar teknik.Pada AutoCAD ini Autodesk mengembangkan kemampuannya dengan memanfaatkan fasilitas internet untuk melakukan sharing gambar. Melalui fasilitas terbaru tersebut,anda dapat mendikusikan gambar bersama teman atau klien tanpa harus bertemu secara langsung. Hal ini menunjukan bahwa AutoCAD memiliki wawasan jauh ke depan untuk memajukan kreatifitas dalam proses perancangan.

Bagi anda yang telah mengenal program aplikasi AutoCAD,AutoCADakan memberikan kemudahan-kemudahan dalam proses penyajian gambar lebih banyak dibandingkan versi-versi sebelumnya.Namun bagi anda yang belum mengenal program aplikasi AutoCAD,belumlah terlambat untuk memulainya.Dalam bagian ini anda akan lebih banyak dibimbing untuk mengaplikasikan style dimensi pada gambar AutoCAD untuk 2 dimensi.sistematika dan bahasa dalam buku dibuat sedemikian sederhana,agar mudah difahami,dan berprinsip Object oriented. Obyek yang akan digambar mempunyai tingkat kesulitan bertahap,dan pada level-level tersebut memerlukan perintah-perintah AutoCAD secara bertahap pula.keuntungan tahapan perintah ini adalah ,bahwa pengguna akan lebih faham,lebih banyak latihan tentang perintah-perintah tersebut .

Dalam pengoperasian program aplikasi AutoCAD 2019 ada beberapa hal yang harus dikuasai,antara lain:

  • Bagi anda yang bekerja dalam bidang gambar teknik,penguasaan materi dasar penggambaran mutlak diperlukan karena fasilitas AutoCAD cenderung mendukung gambar-gambar teknik meskipun tidak terlalu lengkap.
  • Bagi anda menggunakan alat bantu seperti plotter, printer, scanner dan lain sebagainya,anda harus mengerti petunjuk pemakaiannya bila digunakan pada program AutoCAD.
  • Apabila anda mengunakan fasilitas internet atau intranet sebagai pendukung program aplikasi autoCAD, anda harus berbekal pengetahuan dasar media tersebut.
  • Bagi anda sebagai pemula dalam menggunakan AutoCAD 2019, penguasaan terhadap system operasi windows akan lebih mempercepat anda dalam memahami dan menggunakan AutoCAD 2019 ini.
Sumber: Materi Diklat AutoCAD 2D BBPPMPV BOE Malang


Read More »
07 December | 0komentar

Mengenal Tampilan Pada AutoCAD Terkini

 Secara umum tampilan AutoCAD 2019 terdiri atas beberapa bagian, memiliki ciri dan fungsi tertentu yang bertujuan memberikan kemudahan dalam pengoperasian program aplikasi AutoCAD 2019.

Startup Dialog

Ada beberapa cara yang dapat dipergunakan untuk mengaktifkan program AutoCAD 2019 antara lain dengan mengklik icon AutoCAD 2019 melalui menu start (Gambar 1 bawah) atau desktop (gGambar 2).Untuk mengaktifkan AutoCAD 2019 melalui menu start dapat dilakukan dengan cara-cara sebagai berikut :

  1. klik menu start
  2. pilih folder AutoCAD 2019 dan pada sub menu program
  3. klik program AutoCAD 2019
 Menu start atau lewat shortcut AutoCAD 2019 di desktop Windows dengan mengklik 2 kali



shortcut AutoCAD pada dekstop

AutoCAD 2019 dapat di aktifkan bila kita klik icon Auto CAD  selanjutnya:
  1. klik New (untuk file baru atau open untuk membuka file)
  2. klik draw
  3. klik open pada kotak dialog select template
  4. klik open (pilih open no template- metric sebagai pilihan satuan panjang)


Read More »
08 December | 0komentar

Toolbar Draw (Materi 2)

Toolbar draw adalah sebuah toolbar yang berisi perintah-perintah pembuatan objek-objek dasar dalam AutoCAD, seperti pembuatan garis (line), persegi (rectangle), lingkaran (circle), busur lingkaran (arc), dsb. Untuk memunculkan toolbar Draw, klik kanan pada sembarang icon toolbar yang ada di display AutoCAD, kemudian pilih Draw. Setelah itu tempatkan di posisi yang dikehendaki.
Berikut ini adalah tampilan dari toolbar Draw :

Toolbar Draw pada AutoCAD 2021




Dari sekian banyak perintah yang ada di dalam toolbar draw tersebut di atas. Dalam bab ini kita tidak akan membahas semua perintah. Yang sering digunakan dalam penggambaran rumah adalah perintah

  • Line,
  • Construction Line,
  • Polyline,
  • Polygon,
  • Rectangle,
  • Arc,
  • Circle,
  • SPLine,
  • Ellipse,
  • Hatch,
  • Multiline Text,
  • Boundary
  • Multiline
Toolbar Draw pada AutoCAD 2021



Sedangkan untuk perintah Ellipse Arc, Gradient, Region, Insert Block, dan Make Block tidak akan kita bahas dalam bab ini. Yang akan kita bahas disini adalah cara praktis dari pemakaian perintah-perintah tersebut di atas.

Perlu menjadi perhatian bagi kita semua, bahwa dalam perintah pembuatan objek pada AutoCAD, setelah kita memasukkan perintah yang akan kita gunakan, pasti AutoCAD akan meminta kita untuk menentukan titik awal pembuatan objek. Caranya adalah dengan kita mengklik satu kali pada display AutoCAD. Setelah itu, kita bisa mengikuti apa yang diminta oleh AutoCAD, dengan membaca tulisan yang ada dalam Command Line . Intinya untuk bisa menguasai AutoCAD, dituntut tidak hanya menghafalkan perintah, tapi harus bisa memahami setiap perintah tersebut.(dengan memperhatikan perintah berikutnya pada Command line).

 Dengan kita memahami setiap perintah, maka dipastikan kita tidak akan mudah lupa cara kerja dari masing-masing perintah tersebut.

Langsung saja, berikut ini akan kita bahas masing-masing perintah dari toolbar Draw. Lengkap dengan cara kerja, cara menggunakan perintah tersebut dengan menubar, toolbar, dan keyboard (shortcut keyboard), serta lengkap dengan latihan-latihan yang akan membantu rekan-rekan menguasai perintah tersebut. Sebelumnya, file disimpan terlebih dahulu, caranya pada menubar File, pilih Save As, kemudian simpan file dengan nama yang Anda inginkan.

Menggambar Dinding



Read More »
05 January | 1komentar

Kelebihan AutoCAD

Vicon, AutoCAD 2D

AutoCAD atau disebut juga Automatic Computer Aided Design merupakan program aplikasi Komputer yang diliris oleh Autodesk.ditujukan untuk membantu dan mempermudah pembuatan gambar teknik dalam suatu proses rancang bangun.

Kebutuhan Sistem Perangkat pendukung minimum yang dibutuhkan untuk mengoperasikan program aplikasi AutoCAD 2019 antara lain :

  • Operating System: Microsoft Windows 10 (64-bit only), 8.1 (32-bit & 64-bit), or 7 SP1 (32-bit & 64-bit)
  • Processor: 2.5 GHz (3+ GHz recommended)  Memory: 8 GB (16GB recommendedCD – ROM 4X
  • Disk space: 6.0 GB
  • Display: 1920 x 1080 resolution with True Color

Dalam pengoperasian program aplikasi AutoCAD 2019 akan lebih baik bila dilengkapi dengan printer atau plotter dan WiFi (untuk akses ke internet).

Mengenal Fasilitas dan Kemampuan AutoCAD

 AutoCAD 2019 memberikan beberapa fasilitas dan kemampuan baru yang merupakan pengembangan dari versi-versi sebelumnya. Fasilitas-fasilitas baru tersebut antara lain :

  • Tampilan Bersama (dapat kolaborasi antar klien dan kolega serta membagi gambar tanpa merilis)
  • Simpan ke Web Mobile (dapat mengakses Auto CAD lewat Browser)
  • Perbandingan DWG.(membandingkan gambar sebelum dan sesudah revisi)
  • Penambahan fasilitas akses ke internet untuk kemudahan proses perancangan dan penyampaian informasi trebaru mengenai program aplikasi AutoCAD.
Sumber: Materi Diklat AutoCAD 2D BBPPMPV BOE Malang


Read More »
07 December | 0komentar

Import File AutoCAD ke Revit

1001 Tentang BIM
Tutorial Blog | SEO | HTML | CSS | jQuery|
http://www.sarastiana.com

1001 Tentang Desain Rumah
Tutorial Blog | SEO | HTML | CSS | jQuery|
http://www.sarastiana.com

1001 Tentang AutoCAD
Tutorial Blog | SEO | HTML | CSS | jQuery|
http://www.sarastiana.com

1001 Tentang Metode Pembelajaran
Tutorial Blog | SEO | HTML | CSS | jQuery|
http://www.sarastiana.com

* **
Dekade sebelumnya bagi yang berkecimpung di dunia perencanaan gedung/rumah/struktur, aplikasi AutoCAD adalah aplikasi yang sangat membantu pada proses perencanaan. Pada AutoCAD hanya dapat menyajikan bentuk desain perencanaan atau dikatakan bahwa informasi yang disampaikan hanya berupa gambar. Seiring dengan kebutuhan dan tuntutan pada dunia perencanaan dan konstruksi untuk mendapatkan hasil yang cepat, tepat, detail dan teliti serta cermat telah hadir sebuah aplikasi yang dapat menyajikan bukan saja desain tetapi informasi-informasi (properties) yang berkaitan dengan desain/elemen struktur tersebut. Aplikasi tersebut adalah Revit, meskipun sudah hadir beberapa tahun terakhir akan tetapi baru berkembang/diaplikasikan tahun-tahun terakhir. Terbukti dibeberapa Pemda ada yang mensyaratkan menggunakan BIM sebagai dokumen mengajukan IMB (Ijin Mendirikan Bangunan). Apa hubungannya BIM dengan Revit? Bahwa pada desain di Aplikasi Revit memuat properties yang berkaitan dengan informasi elemen/struktur yang ada contoh: Pada dinding dapat diketahui berkaitan dengan informasi: panjang,tinggi,keberadaanya,volumenya/luas dan lain-lainnya.

Pemanfaatan software revit pada dunia konstruksi sekarang sedang berkembang karena pada Gambar Revit ini memuat Propertis (spesifikasi) terhadap elemen-elemen struktur. Jadi Gambar 2D maupun 3D cukup menggunakan 1 unit gambar. demikian juga potongannya. Dari itu semua dapat diketahui spesifikasi bahan,ukuran, bahkan kekuatannya. Dari itu semua menjadi sebuah BIM (Building Information Model).

Setelah membahas Import File AutoCAD ke Revit, akan dibahas editnya meliputi:
3. Membuat kolomnya
4. Membuat sloofnya
5. Membuat dindingnya
6. Atap

Jadi dari aplkasi Revit ini kita memasukan Properties (Spesifikasi bahan/material/struktur) secara detail sehingga menjadi sebuah informasi detail tentang gedung/bangunan yang direncanakan sebagai sebuah BIM. Baik langsung kita bahas bagaimana mengimport file AutoCAD ke Revit.

Berikut langkah-langkah mengimport file AutoCAD ke Revit:
a. Sebelumnya masuk ke Revit seperti Postingan terdahulu
b. Klik Menu Insert pada menu bar
c. Klik Import Cad

Import CAD (Sumber Gambar :https://www.rowinsinaya.com/)

d. Setelah itu, akan muncul kotak dialog Import CAD formatseperti gambar dibawah ini, kemudian pilih file CAD yang ingin diimport.



Keterangan:
➥ Kolom no.1, berikan tanda centang (√) pada current view only
➥ Kolom no.2, pada pilihan import unit pilih satuan meter
➥ Kolom no.3, pada pilihan Positioning pilih Auto – Center to Center dan Place at ada di Level 2


e. Setelah semua terisi, lanjutkan dengan klik Open, dan gambar CAD sudah terimport ke Revit. (seperti gambar dibawah ini)

Read More »
15 December | 0komentar

Tentang Multiline (ML) Pada AutoCAD

Dalam penggambaran denah di autocad, selain line (garis),  juga terdapat objek yang daat digunakan untuk mempercepat membuat ketebalan dinding yaitu multiline. Mline adalah perintah untuk membuat multiline,yaitu kumpulan garis pararel.jumlah elemen dan property (warna dan tipe garis) setiap elemennya tergantung dari style multiline aktif.
Jika anda menggunakan autocad dengan fitur ribbon panel seperti autocad 2009, 2010, dan versi yang lebih baru, fungsi Multiline tidak memiliki toolbar. Karena itu cara membuatnya harus menggunakan keyboard shortcut; yaitu ML(Multi Line). Namun selain dengan keyboard shortcut, ia juga dapat dibuat melalui menu Draw Multiline. Cara membuat mutiline masih sama mudahnya dengan cara membuat line.

Menu pull down : Draw <Multiline
• Mline dengan opsi start point (menentukan titik) Pilihan ini dilakukan dengan menentukan titik pertama multiline pada pertanyaan di atas.Ini dilakukan apabila anda sebelumnya telah menentukan justifikasi(justification) dan skala (scale) multiline sesuai keinginan.
• Justification Pilihan ini digunakan untuk menentukan justifikasi atau metode pembuatan multiline,apakah titik yang anda tentukan akan dianggap sebagai bagian atas,poros atau bawah multiline.
  • Pilihan TOP akan menjadikan titik-titik yang anda tentukan sebagai garis teratas multiline.
  • Pilihan ZERO akan menjadikan titik yang anda tentukan dianggap sebagai poros multiline.
  • Pilihan BOTTOM akan menjadikan titik yang anda tentukan dianggap sebagai bawah multiline.
Anda harus menentukan justifikasi multiline ini sebelum menentukan titik awal.Bila tidak,AutoCAD akan menggunakan justifikasi aktif.

 Justifikasi pada Multiline


1.    Ketik ML (Multiline) > Spasi.
Alternative: klik menu bar Draw > pilih Multiline

Perhatikan command line di bawah area kerja autocad

2.    Pada Specify start point or [Justification/Scale/STyle]:  J   _ketik J untuk memilih Justification lebar multiline, kemudian tekan enter

3.  Pada Specify start point or [Justification/Scale/STyle]:  SC   _ketik SC untuk mengatur skala / lebar multiline, kemudian tekan Spasi.

4.    Dan pada Enter mline scale <200.00>:  150   _masukkan nilai skala multiline misalnya 150 satuan, kemudian tekan Spasi.

5.   Dan pada  Enter justification type [Top/Zero/Bottom] <top>:  Z  ketik Z untuk pilihan Zero (rata tengah), kemudian tekan Spasi.

6.    Pada Specify start point or [Justification/Scale/STyle]:  _klik di sembarang area, kemudian geser mouse ke kanan. Tekan tombol F8 (Ortho) untuk membuat garis lurus sempurna. Seperti tampak pada gambar dibawah ini.

7.    Pada Specify next point:  5000  _masukkan nilai yang anda inginkan misalnya 5000 satuan ke kanan, dan tekan Spasi.
Kemudian geser mouse ke atas, seperti tampak pada gambar di bawah ini.

8.    Pada Specify next point or [Undo]:  2000  _masukkan nilai misalnya 2000 satuan ke atas, dan tekan Spasi.

9.    Pada Specify next point or [Close/Undo]:  *Cancel*   _tekan Esc untuk mengakhiri perintah
Maka hasilnya akan tampak seperti gambar di bawah ini



Read More »
13 December | 0komentar

Mengakses Perintah di AutoCAD,Bagi Pemula

Mengakses AutoCAD dimaksudkan adalah bagimana kita menggunakan perintah-perintah penggambaran dan perintah pengeditan yang ada di AutoCAD. Untuk memulai AutoCAD, hal pertama yang harus dipahami adalah bagaimana mengakses perintah,menggunakan fasilitas-fasilitas umum penggambaran,dan bagaimana mengoperasikan file secara sederhana.

Mengakses Perintah Akses perintah pada AutoCAd 2019 dapat dilakukan melalui bebrapa cara diantaranya :

  • Melalui pemilihan icon pada Toolbar
  • Melalui pemilihan perintah pada Menu Bar
  • Melalui pengisian perintah pada Command Line
1. Toolbar
Pada AutoCad  tersedia 41 macam toolbar yang dapat dipergunakan untuk mengakses perintah.Toolbar berisi beberapa tombol icon yang telah dikelompokan sedemikian rupa untuk memudahkan dalam pengaksesan perintah. Pengaksesan perintah melalui toobar dapat dilakukan dengan mengklik tombol icon yang dipilih pada toolbar.(Gambar berikut)


Toolbar pada Panel Draw

Untuk menampilkan atau menutup toolbar dapat dilakukan melalui tool palette group dialog box yang ditampilkan melalui bebrapa cara diantaranya :
Menu bar :
Klik kanan menu Tabs - klik show Tabs - lalu aktifkan atau matikan toolbar melalui menu cek yang tersedia.
Toolbar :
klik kanan pada salah satu toolbar,kemudian pilih daftar toolbar yang tersedia.
Drawing area :
klik kanan pada drawing area, pilih repeat Toolbar

2. Menu Bar
Menu Bar terdiri dari beberapa menu pilihan.Masing-masing berisi menu-menu pull down yang telah dikelompokan berdasarkan suatu kriteria.Untuk mengaktifkan perintah melalui menu bar dapat dilakukan dengan menyorot daftar menu klik perintah yang dipilih. Bambar berikut.

Akses Perintah Melalui Menu Bar


3. Command Line
Mengakses perintah melalui command line dilakukan mengetikan perintah secara lengkap atau singkatannya,yang kemudian diakhiri dengan menekan Enter. Beberapa perintah yang memiliki subperintah yang dapat diakses melalui mengetikan karakter dari subperintah yang berhuruf besar atau angka. Subperintah terdapat dalam tanda [ ] dan antara satu subperintah dan subperintah lain dipisahkan dengan garis miring.Beberapa subperintah tersebut.yang akan dijalankan apabila tidak ada masukan pilihan.
Contoh :
Command :
Change Select Objects :
Specify change point or[properties]:P
Enter property to change[Color/Elev/Layer/Ltype/ltScale/LWeight/Thickness]:




Read More »
09 December | 0komentar

Autocad Adalah Software Keluaran AutoDesk

Automatic Computer Aided Design (AutoCAD) salah satu cabang dalam ilmu computer grafis, yang berfungsi sebagai alat Bantu untuk merancang produk bagi perencana atau perancang dalam waktu relative singkat dengan tingkat akurasi yang tinggi.
CAD dipakai dalam berbagai bidang. Dipakai arsitek untuk merancang bangunan, dipakai oleh insinyur teknik mesin untuk merancang produk otomotif, dipakai insinyur teknik listrik untuk merancnang skema aliran listrik, dipakai insinyur teknik sipil untuk membuat gambar kerja, dipakai oleh insinyur mikroprosessor untuk merancang chip computer bahkan CAD dipakai dalam bidang hiburan dan periklanan.
AutoCAD merupakan salah satu produk program CAD yang ada di pasaran. AutoCAD dikeluarkan oleh Autodesk Inc. ,sebuah perusahaan perangkat lunak raksasa Amerika yang mengkhususkan diri membuat program- program computer grafis. Release pertama (versi 1.0) AutoCAD dikeluarkan pada Desember 1982 dan saat ini telah mencapai versi 15 (release 2000- AutoCAD 2015) hanya tersedia pada platform MS- Windows.

Read More »
17 January | 0komentar

Tampilan Classic AutoCAD

Bagi kita yang sudah terbiasa menggunakan AutoCAD versi 2008 kebawah pasti sedikit kurang familiar dengan toolbar versi kakaknya (2010 -2014).Hal ini wajar karena tampilan pertama masuk langsung pada posisi workspace 2D drafting & Annotation.


Jika kita baru menggunakannya,termasuk saya akan merasakan kesulitan dalam mengoperasikannya.Hal ini disebabkan penambahan fitur-fitur toolbar yang dikelompokan. Satu hal lagi untuk membuka/menambahkan toolbar tidak bisa diklik kanan baru kita centang.
Untuk solusinya sangat mudah yaitu mengganti workspace dengan menggunakan AutoCAD CLASSIC

Pada lembar kerja AutoCAD CLASSIC ini kita yang sudah terbiasa/familiar dengan versi sebelumnya akan terbisa menggunakannya.
Cara menggantinya adalah pada posisi bagian bawah kanan kita ganti menjadi AutoCAD Classic.Maka tampilannya akan seperti AutoCAD versi 2008 ke bawah.

Read More »
03 October | 0komentar

Toolbar Modify (Materi 7)

Toolbar modify adalah sebuah toolbar yang berisi perintah-perintah pengeditan objek sederhana dalam AutoCAD, seperti penggandaan (copy), pemindahan (move), pencerminan (mirror), perputaran (rotate), pemotongan (trim), dsb. Untuk memunculkan toolbar Modify, klik kanan pada sembarang icon toolbar yang ada di display AutoCAD, kemudian pilih Modify. Setelah itu tempatkan di posisi yang dikehendaki Berikut ini adalah tampilan dari toolbar Modify :

Toolbar Modify pada AutoCAD 2021
Toolbar Modify AutoCAD 2021

Toolbar Modify AutoCAD 2010

Keterangan Toolbar Modify :




Read More »
20 January | 0komentar

Memahami Penggambaran AutoCAD Dengan System Koordinat

 Penggambaran dua dimensi pada program aplikasi AutoCAD dinyatakan dengan nilainilai penunjuk arah horizontal dan vertical.Arah horizontal diwakili oleh sumbu X,dan arah vertical diwakili oleh sumbu Y.Posisi suatu titik terhadap sumbu-sumbu X dan Y disebut dengan koordinat. Obyek dua dimensi dapat memiliki ketebalan tertentu,sehingga pada penggambaran obyek dua dimensi tidak tertutup kemungkinan tampilan yang dihasilkan menyerupai tampilan pada obyek tiga dimensi,walaupun demikian obyek dua dimensi yang memiliki ketebalan tidak dapat disebut obyek tiga dimensi. Ada bebrapa system koordinat yang merupakan dasar dari penggambaran dalam program aplikasi AutoCAD,antara lain adalah :

 Koordinat Kartesius (format : X,Y)

Koordinat Kartesius adalah Koordinat yang diawali  oleh nilai (x,y) yang menunjukkan letak suatu titik koordinat terhadap titik koordinat (0,0) terhadap UCS aktif.


Koordinat Kartesius

  • Command: line (enter) atau klik toolbar icon line
  • Specify first point: 300,300 (enter)
  • Specify next point or [Undo]: 600,300 (enter)
  • Specify next point or [Undo]: 600,600 (enter)
  • Specify next point or [Close/Undo]: 300,600 (enter)
  • Specify next point or [Close/Undo]: c

Penulisan koordinat kartesius selalu mengacu pada titik koordinat (0,0) yang merupakan titik tolak penentu titik-titik koordinat yang lain


Koordinat Relatif

(format: @X,Y) Koordinat Relatif adalah koordinat yang mengacu pada titik koordinat sebelumnya,sehingga nilai x dan y mewakili besar jarak antara suatu titik koordinat dengan titik koordinat sebelumnya terhadap arah sumbu x dan y. Penulisan koordinat relatif pada penggambaran dalam AutoCAD yaitu (@x,y). @ : menunjukan bahwa nilai yang mengikutinya adalah jarak titik koordiant dari titik koordinat sebelumnya terhadap arah sumbu-sumbu x dan y. X : adalah nilai untuk arah mendatar (searah sumbu X) dengan memasukkan nilai positif akan mengarah ke kanan dan apabila negative akan mengarah ke kiri.

, (Tanda koma): adalah nilai pemisah Y : adalah nilai untuk arah tegak (searah sumbu Y ) dengan memasukkan nilai positif akan mengarah ke atas dan apabila negative akan mengarah ke bawah

Koordinat Polar (format : @D<A)

Koordiant Polar adalah system koordinat pemakai yang digunakan untuk menentukan titik penempatan koordinat berikutnya dari titik saat ini,dengan memasukkan nilai jarak dan arah penempatan berdasarkan nilai sudut.

Penulisan koordinat polar pada penggambaran dalam AutoCAD yaitu @D<A @ : menunjukan bahwa nilai yang mengikutinya adalah jarak titik koordiant dari titik koordinat sebelumnya terhadap arah sumbu-sumbu x dan y.

D : Distance / jarak / panjang dihitung dari titik terakhir

< : adalah tanda pemisah yang berfungsi untuk memisahkan nilai input jarak dengan nilai sudut.

A : Angle / sudut dihitung dari sumbu X positif.Nilai sudut diberikan dalam satuan derajat.


Read More »
12 December | 0komentar

Tampilan Standart AutoCAD Terbaru

 Sebagai sebuah aplikasi yang digunakan untuk menggambar benda/obyek 2 dimensi  dan 3  dimensi AutoDesk sebagai pemilik aplikasi AutoCAD selalu mengembangkan. Pengembangan aplikasi ini satu tujuan untuk memanjakan konsumen/pengguna AutoCAD tentunya.

Berikut ini beberapa fitur dari AutoCAD terkini:




Tampilan Title bar/Baris Judul
Title bar adalah bagian paling atas pada tampilan program aplikasi,menunjukan nama program aplikasi diikuti dengan nama file.pada pembuatan file baru program aplikasi akan menamai file secara otomatis.Pada penyimpanan file nama tersebut dapat diubah,bila tidak dilalukan perubahan nama file maka file akan tersimpan dengan nama pilihan program aplikasi. Pada bagian paling kiri dari title bar terdapat icon control menu yang berfungsi mengontrol tampilan program aplikasi yang sedang aktif. Pada bagian paling kanan dari titlebar terdapat sizing button yang fungsinya hampir serupa dengan control menu,antara lain sebagai berikut :


Tampilan Menu Pull Down
Menu bar adalah bagian dibawah titlebar berisi menu-menu pull down.Untuk menjalankan perintah yang terdapat di dalamnya dapat dilakukan dengan cara mengklik menu bar atau menekan tombol Alt pada keybord dan huruf yang di garisbawahi pada menu terpilih.

Tampilan Toolbar Standart
Toolbar standart adalah sekumpulan tombol-tombol icon yang telah dikelompokkan berdasarkan kategori tertentu untuk mempermudah menjalankan perintah dalam proses penggambaran.tombol icon memberikan kemudahan dalam pengaksesan perintah Peletakan toolbar dapat diatur sesuai dengan kebutuhan penggambaran,toolbar dapat diletakan secara vertical maupun secara horizontal dengan mendrag toolbar kea rah yang dikehendaki.

Tampilan Toolbar Object
Properties Toolbar object properties adalah sekumpulan tombol-tombol icon yang berfungsi untuk mengatur properties suatu obyek gambar.setiap obyek gambar memiliki properties yang berfungsi sebagai identitas. Melalui properties suatu obyek gambar dapat dibedakan dari obyek gambar lainnya.Dengan menggunakan toolbar object properties akan mempermudah dalam pengeditan suatu obyek gambar.

Toolbar Draw
Toolbar Draw adalah sekumpulan tombol-tombol atau icon yang berfungsi untuk membuat obyek gambar dengan cara system koordinat.

Toolbar Modify
Toolbar Modify sekumpulan tombol-tombol atau icon yang berfungsi untuk mengedit atau merubah suatu obyek gambar

Drawing area
Drawing area adalah bidang kosong yang merupakan media untuk menggambar.

Icon WCS (World Coordinate System)
WCS adalah system koordinat yang dipergunakan dalam proses penggambaran.WCS dapat dimodifikasi baik tampilannya maupun system kerjanya menjadi UCS ( User Coordinate System )

Crosshair Crosshair adalah penunjuk mouse pada drawing area yang berbentuk dua garis yang bersilangan,digunakan untuk memilih suatu titik koordinat.Panjang garis silang crosshair dapat diatur di option - display – crosshair size.

Tab Model
Tab model merupakan ruang model yang berfungsi untuk membuat model baik 2D maupun 3D secara leluasa.Dalam tab Model kita bekerja dalam skala gambar.

Tab Layout
Tab layout merupakan suatu lembar kerja yang mempresentasikan obyek gambar di kertas cetakan.Melalui Tab Layout dapat diatur hal-hal sebagai berikut :
  • Ukuran kertas sebagai media pencetakan
  • Orintasi gambar (Portrait atau Landscape)
  • Posisi obyek rancangan dalam bidang kertas
  • Pengaturan Ukuran Skala Cetak ( 1:100, 1:50 atau 1:200)
  • Configurasi jenis Printer atau plotter
Command Window
Command Window adalah tempat yang disediakan untuk memasukkan perintah melalui Keyboard.Command window terbagi atas dua bagian yaitu :
  • Command History Window Adalah tempat dimuatnya perintah-perintah terdahulu hingga perintah terakhir yang telah dimasukkan dan diproses sebelumnya.
  • Command Line Adalah tempat untuk memasukkan perintah baru

Status Bar
Status Bar adalah bagian paling bawah pada tampilan yang merupakan petunjuk status penggambaran, meliputi letak pointer pada drawing window yang dinyatakan dengan koordinat dan fasilitas penggambaran yang sedang aktif.Fasilitas-fasilitas tersebut antara lain adalah snap, grid, ortho, polar, osnap, otrack, lineweight dan model atau paper.

Scroll Bar Vertikal dan Horisontal
Scroll Bar untuk mengeser area gambar kearah horizontal atau kearah vertical

Tampilan Text Window
Text Window adalah fasilitas yang fungsinya menyerupai command window yaitu memuat perintah-perintah yang diakses melalui keyboard. Text Window dapat menampilkan lebih banyak perintah yang pernah diproses sebelumnya.Pada saat text window aktif maka proses aplikasi AutoCAD akan terhenti sementara.

Dialog Box
Dialog box merupakan fasilitas yang memberikan kemudahan menentukan pilihan dalam suatu pengoperasian perintah. Kotak dialog memiliki beberapa macam elemen dalam tampilannya antara lain :
List Box
List Box merupakan daftar pilihan yang terdapat dalam suatu dialog box.list box dapat juga dilengkapi dengan scrollbar dan menu pop-up. Scrollbar berfungsi untuk melihat daftar pilihan di atas, bawah, kiri dan kanan yang belum terlihat sebelumnya. Scrollbar terdiri atas tombol panah naik – turun, kiri- kanan dan slider box di bagian tengah.

Menu Pop-up, merupakan sekumpulan daftar pilihan yang akan muncul ketika tombol pop-up diklik. Untuk memunculkan Dialog Box dapat melalui File - Open (ctr+O) atau mengklik icon open

 Check Box Check box merupakan sekumpulan daftar pilihan yang dapat diaktifkan secara bersama-sama dalam satu waktu tanpa mempengaruhi kinerja satu dengan lainnya

Daftar pilihan dalam check box merupakan daftar faslilitas yang saling mendukung dan berhubungan dalam memberikan solusi terhadap suatu hal tertentu. Untuk menentukan pilihan pada check box dapat dilakukan dengan mengklik kotak isian yang berbentuk bujursangkar di samping daftar pilihan.Pilihan yang sedang aktif ditunjukkan dengan adanya tanda check pada kotak isian.

Edit Box
Edit Box merupakan sekumpulan data teknis tentang suatu obyek gambar,di dalam edit Box terdapat ruang isian yang data di dalalmnya dapat diubah dengan mengetikan data yang baru. Edit Box juga dilengkapi dengan menu Pop-up yang menawarkan beberapa alternative data baru.penggantian data melalui pemilihan data dari menu pop-up menghindarkan terjadinya penolakan data baru yang tidak terbaca oleh program


Read More »
08 December | 0komentar

Cara Mendapatkan AutoCAD Gratis Resmi

Kemajuan di dunia pendidikan merupakan tanggungjawab bersama masyarakat, negara dan dunia pendidikan. Masyarakat disini termasuk masyarakat industri. Autodesk sebagai sebagai salah satu entitas dunia industri juga bertanggungjawab terhadap kemajuan dunia pendidikan. Sebagai salah satu kontribusi Autodesk adalah versi gratis AutoCAD untuk pendidikan. AutoCAD merupakan salah satu prodak dari Autodesk. AutoCAD gratis ini disebut sebagai AutoCAD for Education.
Bagaimana cara mendapatkannya? berikut:
1. Masuk ke Link Autodesk.com
2. Sehingga muncul halaman berikut ini:

 3. Jika belum memiliki account pilih create account, pilih negara (Indonesia tentu) dan Educational Roll sebagai student atau admin.
4. Silahkan ikuti aturan/langkah-langkahnya


Read More »
20 July | 2komentar

Membuat Variasi Text Dengan AutoCAD

Untuk membuat keterangan gambar pada AutoCAD digunakan perintah Text. Untuk variasi pada text di AutoCAD digunakan perintah Multiline Text, Arctext. Untuk membuat variasi yang sederhana dari text tertulis Belajar AutoCAD diatas perintah yang digunakan:
Buat Busur dengan perintah Arc
Command : Arc ( menggambar busur sesuai dengan yang dibutuhkan)
Command : ARCTEXT
Select an Arc or an ArcAlignedText: Klik busur,

Ketik BELAJAR AUTOCAD, Klik OK.


Ketikan text di area text gambar diatas. Besar diameter tulisan tergantung besar gambar busur.Acuan bisa juga dengan gambar lingkaran.

Read More »
02 February | 0komentar

Select Object Pada Penggambaran AutoCAD

Select Object adalah perintah untuk melakukan pra pemilihan pada obyek,sehingga saat melakukan pengeditan (seperti copy,move,array,rotate,scale dan sebagainya).Dapat memanfaatkan pra pemilihan ini untuk memilih obyek.

Command : select Select objects : (pilih obyek-obyek,lalu tekan enter)

Pada saat anda ditanya “select Obyek “,bentuk crosshair berubah menjadi Pickbox.Apabila variable system HIGHLIGHT dalam keadaan aktif (0n).setiap obyek yang dipilih akan berubah menjadi bintik-bintik,disebut juga dengan tanda highlight.Berikut adalah metode yang dapat anda gunakan untuk memilih obyek. Ada beberapa cara:

 Pick point (Menunjuk Langsung)

Dilakukan dengan mengklik langsung obyek yang ingin anda pilih. Hanya satu obyek yang akan terpilih dalam satu kali klik.Biasanya digunakan jika anda hanya ingin memilih satu atau sedikit obyek.


  Window

Dilakukan dengan cara membuat jendela/kotak berdasarkan dua titik.Obyek yang seluruhnya masuk dalam kotak akan terpilih.Sedangkan obyek yang seluruhnya maupun sebagiannya berada di luar kotak,tidak ikut dipilih.

Untuk menggunakan metode pemilihan ini anda dapat mengetik W pada pertanyaan “Select objects”.AutoCAD akan menanyakkan sudut pertama dan sudut kedua kotak Memilih titik pertama dari pojok atas sebelah kiri atau pojok atas sebelah kanan,kemudian titik kedua pojok bawah sebelah kanan atau pojok bawah sebelah kiri secara diagonal. (Gbr 3.8)

  • Specify first corner : (klik titik pertama kotak)
  • Specify opposite corner : (klik titik kedua kotak)
Pemilihan dengan metode window

 Crossing
Dilakukan dengan cara membuat jendela/kotak.Obyek yang seluruhnya atau sebagiannya (meskipun hanya sebagaian kecil) berada dalam kotak akan ikut dipilih.Untuk menggunakan metode ini.Ketiklah C pada pertanyaan “Select object”,lalu klik dua titik pada sudut-sudut diagonal kotak.Pertanyaan yang muncul serupa dengan metode Window. Memilih titik pertama dari pojok bawah sebelah kiri atau pojok bawah sebelah kanan,kemudian titik kedua pojok atas sebelah kanan atau pojok atas sebelah kiri secara diagonal.
Pemilihan dengan metode Crossing

 All

Metode ini akan memilih semua obyek dalam gambar.kecuali yang ada dalam lapisan yang sedang dibekukan (Frozen layer).

 Fence

Digunakan untuk memilih semua obyek yang dilewati atau dikenai oleh garis fence.AutoCAD akan menanyakan rute garis fence tersebut,sebagaimana anda membuat garis.

  • First fence point : (klik titik pertama)
  • Specify endpoint of line or [Undo] : (klik titik berikutnya)

Pertanyaan terakhir di atas akan terus diulang sampai anda menekan tombol ENTER untuk mengakhiri garis fence.Pilihan Undo digunakan untuk membatalkan segmen terakhir.AutoCAD akan memilih obyek yang disentuh oleh garis fence.

 Pemilihan dengan metode Fence

 Previous

Memilih obyek gambar yang terseleksi paling akhir dan telah mengalami proses,tidak berlaku pada perintah yang telah dibatalkan


Sumber: Materi Program Program Upskillings /Reskillings Guru Kejuruan SMK Berstandar Industri 2020


Read More »
10 December | 0komentar

Cara Praktis Print Gambar AutoCAD

Cara mencetak gambar di AutoCAD banyak cara dan tentunya sesuai dengan selera/ kebiasaan kita. Ada yang mencetak gambar AutoCAD masih menggunakan area gambar di Model dengan menentukan cetak model ini akan banyak sekali kita membuat Kop Gambar dengan skala yang bermacam-macam. Satu kelemahan cara ini adalah kita tidak bisa mencetak gambar jika dalam satu lembar terdapat beberapa skala.
Satu cara yang praktis mencetak gambar kali ini adalah menggunakan layout.Langsung saja buka file AutoCAD kita. Kemudian pilih Layout (Klik 1)


Setelah terbuka diposisi Layout buat kertas gambar yang kita gunakan (tanpa melalui Viewpoint).
Dari awal saya menggunakan satuan milimeter untuk menggambarkannya. Maka dari itu saya akan membuat kertas A4 (210 x 297mm).

Posisi kertas gambar diatas berbentuk Potrait.
Karena garis ini adalah batas kertas, supaya tidak tercetak masukan diLayer delpoint,
Buat garis tepi (Kop Gambar) menggunakan perintah ractangle lagi dikertas tersebut dengan menggunakan Layer Garis Tepi (Tebal). Kemudian garis atas drug ketengah 10 kemudian enter semuanya kecuali kiri kita drag 20. sehingga menjadi dibawah ini.


Buat Kop Gambar sesuai dengan Kebutuhan.

Untuk memunculkan gambar kita dikertas yang kita siapkan tadi adalah klik view < viewport < 1 viewport.


Kemudian klik di garis tepi atas (1)  geser sampai di atas Kop dalam (2)


Setelah gambar terlihat klik dua kali (2x) di area gambar (disebut dalam kondisi Paper Space) tadi kemudian pilih posisi gambar yang akan kita cetak.


Berikutnya klik di A, sehingga posisi dalam keadaan Model Space


Klik di garis tepi <pilih (A) kemudian pilih custom (B) < pilih 1:100 < OK


Pengaturan berikut pada Plot, jika penggambaran dengan menggunakan 1 satuan sama dengan 1000mm maka yang perlu diatur pada plot scale adalah 1:1


Klik preview






Read More »
28 September | 0komentar
